Highlights
- Homogenes Magnetfeld auf bis zu 3 Achsen (XYZ)
- Anzahl der Wicklungen und weitere elektrische Eigenschaften wählbar
- Version für AC bis 100 Hz bzw. HF bis 300 kHz
- Tischsysteme mit 300, 600 oder 1300 mm Nenndurchmesser
- Betriebsbereite Lieferung
- Spezialzubehör
- Kundenspezifische Sondermodelle möglich
- Ferronato®-Qualität
Produktbeschreibung & Vorteile der BH-Serie
Kompakt und sofort einsatzbereit
Zur Ferronato® BH-Serie von Serviciencia gehören mehrere, kleinere Magnetfeldmesskammern mit Helmholtzspulensystemen in verschiedenen Größen und mit variablen elektrischen Eigenschaften zur Erzeugung von homogenen Magnetfeldern für Testumgebungen, Konformitätsüberprüfungen und Experimente. Dabei kann die Anzahl der Achsen, auf denen das erzeugte Magnetfeld homogen sein soll, frei gewählt werden. Mit 1D-, 2D- und 3D-Modellen ist für jede Anwendung das passende System erhältlich.
Die C-Version eignet sich am besten für Wechselfelder mit AC bis zu 100 Hz. Mit der HF-Version (BH300HF-3-B) lassen sich bei 300 mm Nenndurchmesser alternierende Magnetfelder bis zu einer Frequenz von ca. 300 kHz realisieren (300, 600 und 1300 mm HF-Modelle mit reduzierter Windungszahl). Auf Anfrage können außerdem alle Modelle auf Ihre jeweilige Anwendung maßgeschneidert werden. Für Modelle bis 600 mm Nenndurchmesser kann optional die Orthogonalität der Magnetfelder optimiert werden. So wird ein Orthogonalitätsfehler von <±0,1° erreicht.
Zu den BH-Modellen bieten wir zusätzlich speziell auf die Magnetfeldumgebung abgestimmtes Zubehör wie Podeste, DUT-Aufnahmen, etc. an.
Lieferung erfolgt in Einzelteilen oder fertig zusammengebaut. Fragen Sie uns nach unserem Aufbau- und Inbetriebnahmeservice.
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
Verfügbare Modelle
Modell-Bezeichnung | Beschreibung | Nenndurchmesser | Achsen | Datenblatt |
|---|---|---|---|---|

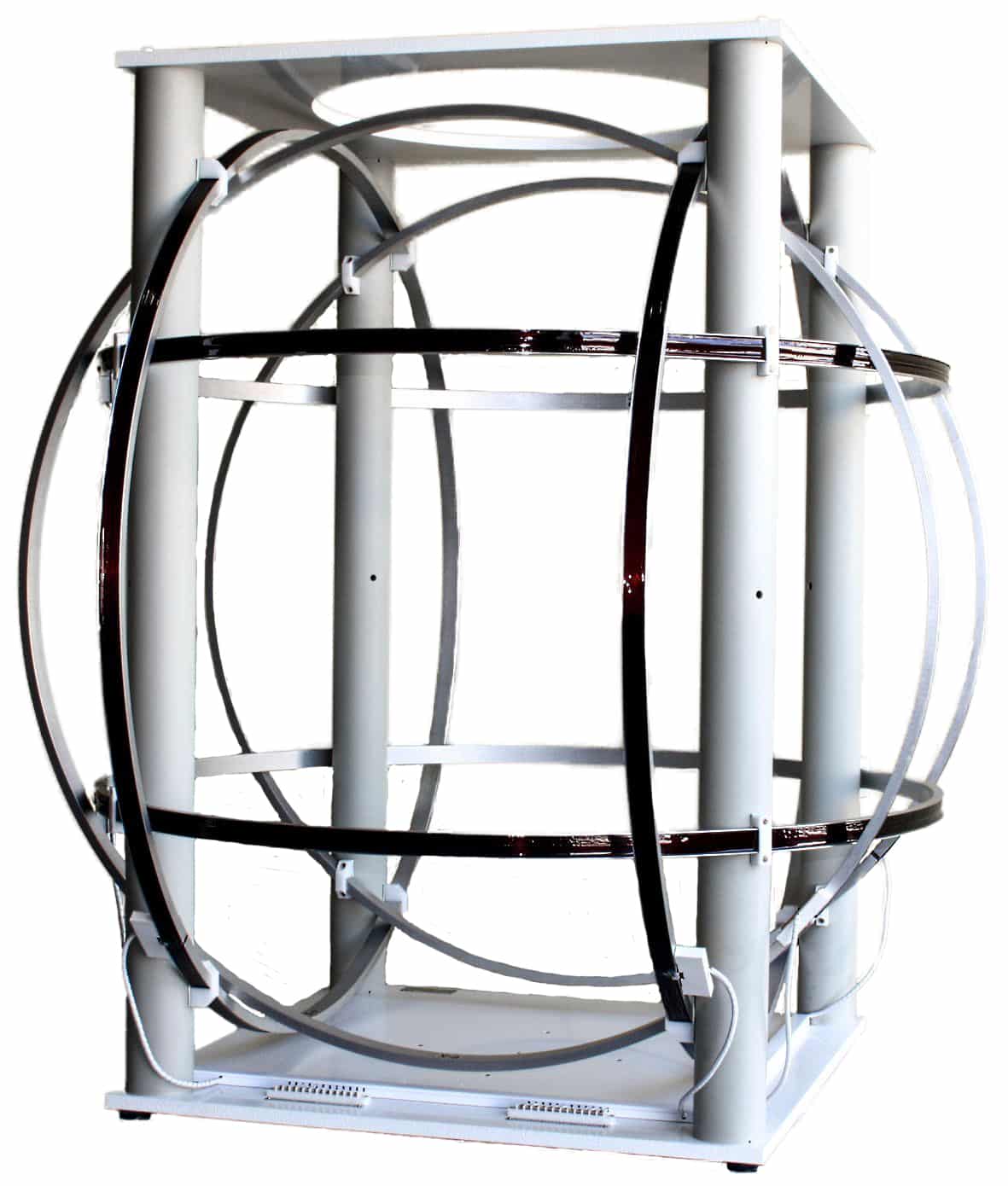

BH1300-XX-X | Mehrzweck und Labors, AC-Version bis 100 Hz | 1300 mm | X, Z, XY, XZ, XYZ | |
BH600-XX-B | Mehrzweck und Labors, verbesserte Version der BH600-XX-A-Serie | 600 mm | X, Z, XY, XZ, XYZ | |
BH300-XX-A | Mehrzweck und Labors | 300 mm | X, Z, XY, XZ, XYZ | |

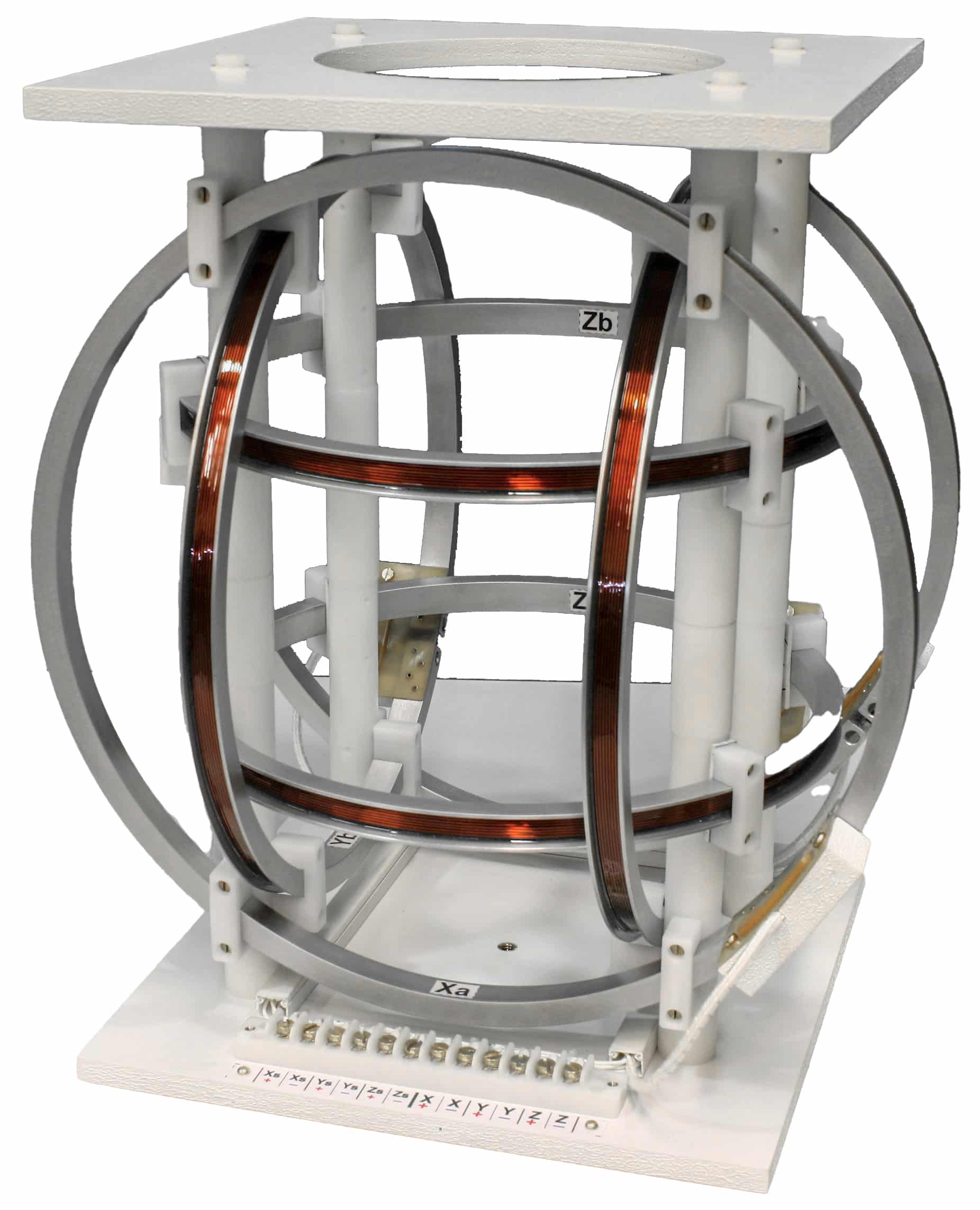

BH300HF-XX-B | HF-Version bis ca. 300 kHz | 300 mm | X, Z, XY, XZ, XYZ |
