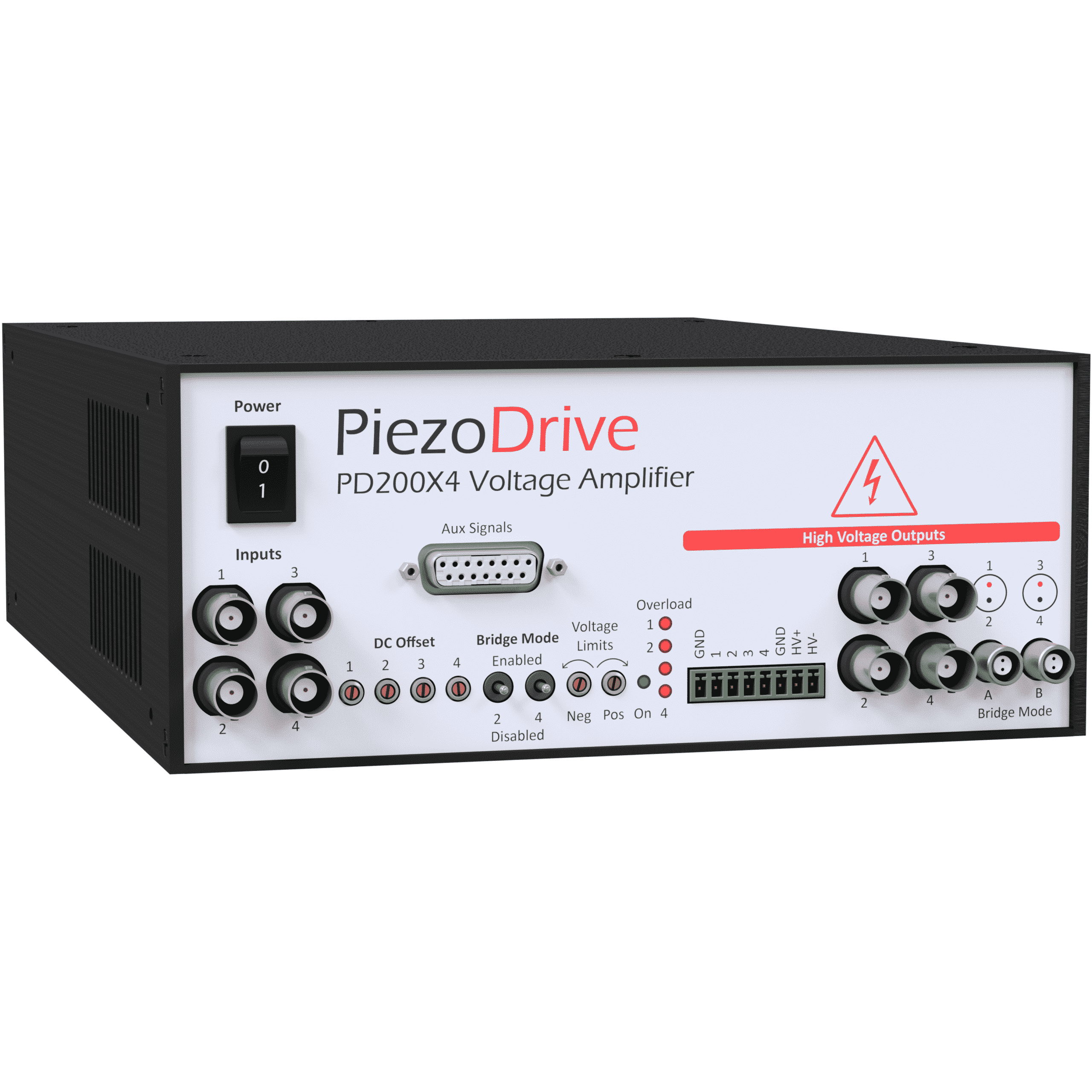

PD200X4

Vierkanal-Piezoleistungsverstärker

Highlights

Produktbeschreibung & Vorteile

Hohe Bandbreite bei geringem Rauschen

Der PD200X4 Piezotreiberverstärker von PiezoDrive verfügt über vier Kanäle zum Treiben von piezoelektrischen Aktoren oder ähnlichen Lasten. Dabei kann der Ausgangsspannungsbereich von 50 bis 200 V unipolar, bipolar oder asymmetrisch eingestellt werden. Bis zu ±200 V können mit zwei Kanälen und Verschaltung der Last als Brücke erreicht werden. Schalter auf der Vorderseite und dedizierte Buchsen für unabhängige sowie Lasten in Brückenschaltung machen es einfach, zwischen vier unabhängigen Kanälen und jeweils zwei Brückenkanälen bei doppeltem Ausgangsspannungsbereich umzuschalten. Der PD200X4-Piezoverstärker treibt jede Lastimpedanz, egal ob unbegrenzt kapazitive Lasten wie Stackaktoren, Standard-Piezoaktoren, Zwei- oder Dreidrahtbieger (mit zusätzlicher Bias-Spannung). Bias-Spannungen können mit zwei Auxiliary-Ausgängen, die mit einer Spannungsversorgung bereitgestellt werden, oder mittels eines Verstärkerkanals, der auf konstanten DC-Offset eingestellt ist, realisiert werden. Mehrere vom Benutzer vornehmbare Einstellungen und Bestellkonfigurationen ermöglichen maximale Flexibilität bei Anwendungen. Der DC-Offset aller Kanäle kann mit dem Front-Panel-Potentiometer variiert oder optional auf Null fixiert werden. Maximale positive und negative Spannung lassen sich mit zwei weiteren Potentiometern auf der Vorderseite begrenzen. Mit dem 15-Pin-D-Sub-Stecker vorne sind Eingangssignale, Spannungs- oder Stromüberwachungen, Temperaturmessungen, digitale Statusausgaben und die Aufnahme von Abschaltsignalen möglich. Unabhängige Kanäle sind mit BNC-Buchsen und Brückenkanäle mit LEMO 0B und Schraubklemmen bestückt. Der PD200X4 eignet sich hervorragend für ein breites Anwendungsspektrum wie:
  • Optoelektronik
  • Ultraschall
  • Vibrationskontrolle
  • Nanopositionierung
  • Piezoelektrische Motoren
 Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.

PD200X4-Leistungsbandbreitenrechner

Prüfen Sie mit dem Leistungsbandbreitenrechner anhand von Lastkapazität (C) und Frequenz (f) die zu erwartende maximale Ausgangsspannung des PD200X4 am gewünschten Arbeitspunkt.
