Moku:Lab

Softwarekonfigurierbares 14-in-1-Kombimessgerät

Moku:Lab Highlights

Produktbeschreibung & Vorteile

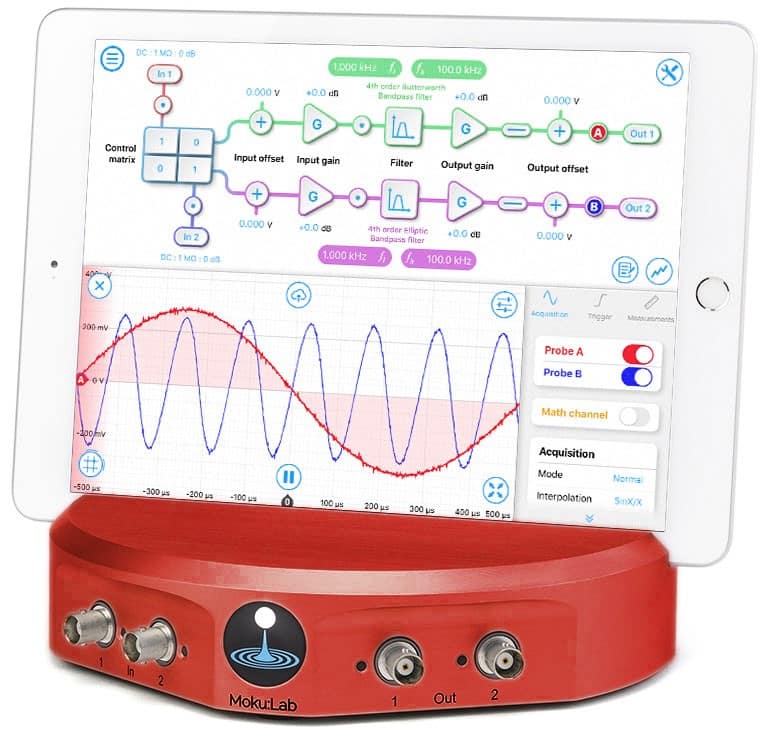

Kompaktes und außerordentlich vielseitiges Multi-Instrument

Das softwarekonfigurierbare Moku:Lab Kombimessgerät von Liquid Instruments vereint bis zu 14 unterschiedliche, elektronische Messgeräte in nur einem platzsparenden Gehäuse. Seine nahtlose Integration von Soft- und Hardware führt zu außerordentlicher Vielfalt für einen breiten Bereich von Anwendungen. Moku:Lab definiert die Arbeitsweise von Wissenschaftlern, Ingenieuren, Studierenden im Bereich Test & Measurement neu, indem die Rechenkapazität eines FPGAs mit Software, die sich an die jeweilige Hardwarekonfiguration anpasst, kombiniert wird.

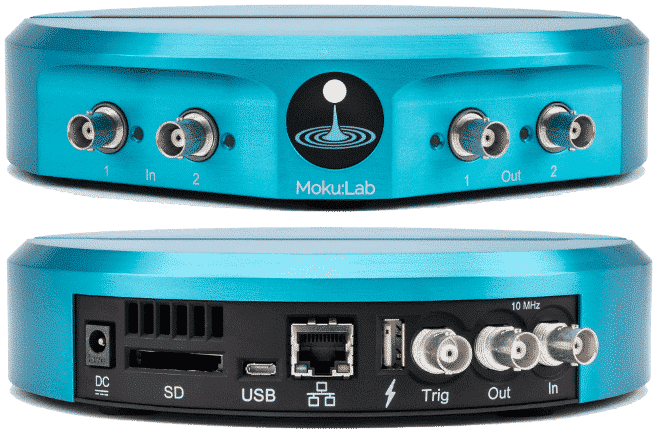

Mit jeweils zwei Ein- und Ausgängen (Eingänge: DC bis 200 MHz bei 500 MSa/s bzw. Ausgänge: DC bis 300 MHz bei 1 GSa/s), einem Triggereingang sowie einem 10 MHz-Referenzanschluss ist das Gerät für eine Vielzahl von Anwendungen bestens gerüstet. Sowohl Eingangs-, als auch Ausgangsimpedanz der BNC-Buchsen sind als 50 Ω bzw. 1 MΩ sowie AC- bzw. DC-gekoppelt einstellbar und erweitern die Einsatzmöglichkeiten. Moku-Geräte sind mittels komfortabler iPad-App, Matlab, Python, LabVIEW und neu auch über eine Windows-App steuerbar. Dabei kann wahlweise über W‑LAN, Ethernet oder USB kommuniziert werden.

Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.

Alle 14 Funktionalitäten des Kombimessgeräts

Messfunktionalität

OptionHighlights

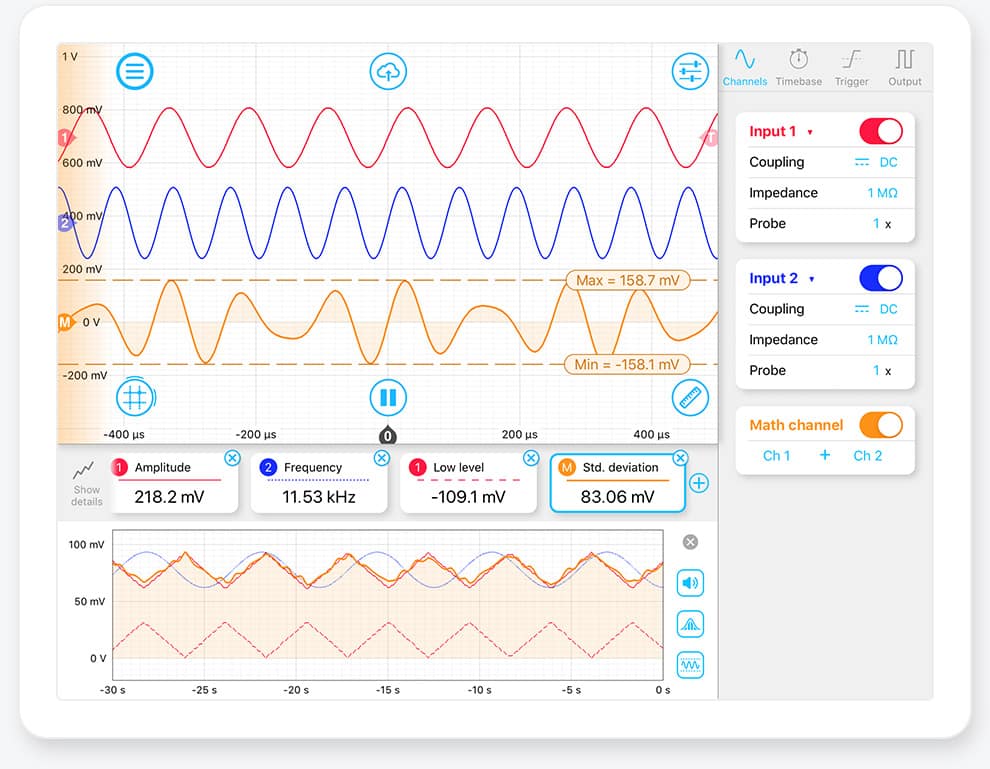

Digitales Oszilloskop

✅ inklusive

Max. 200 MHz bei max. 500 MSa/s, ±5 V Eingangsspannungsbereich, Funktionsgenerator integriert

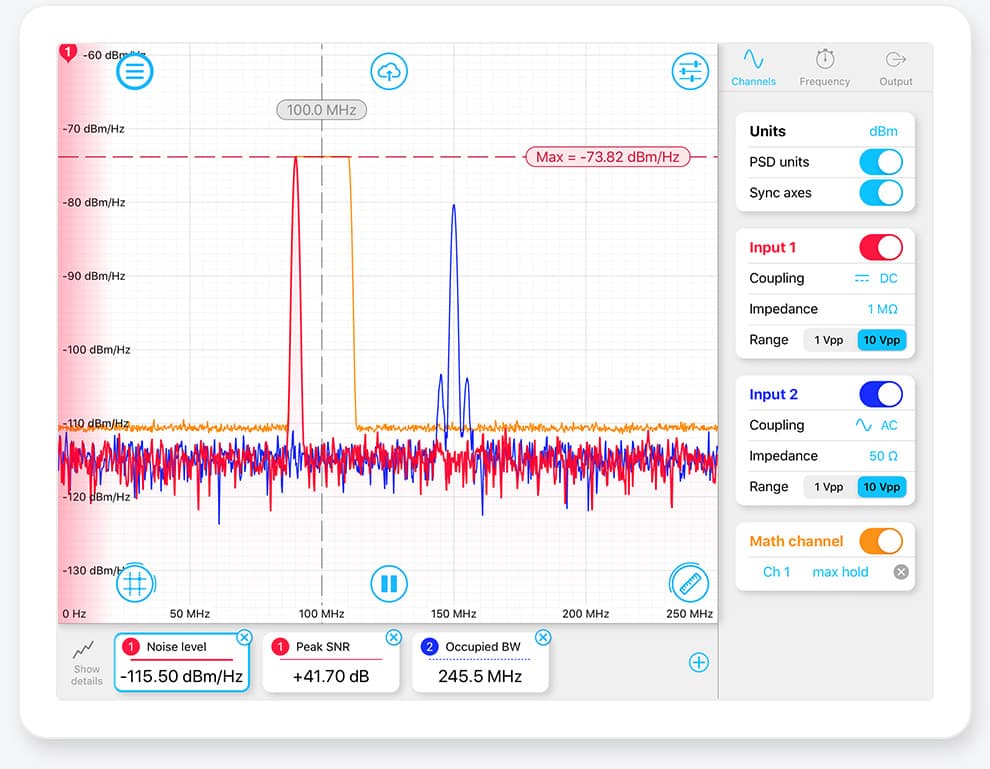

Spektrumanalysator

✅ inklusive

Max. 250 MHz, min RBW 1 Hz, Frequenzbereich 1 kHz - 250 MHz, Funktionsgenerator integriert

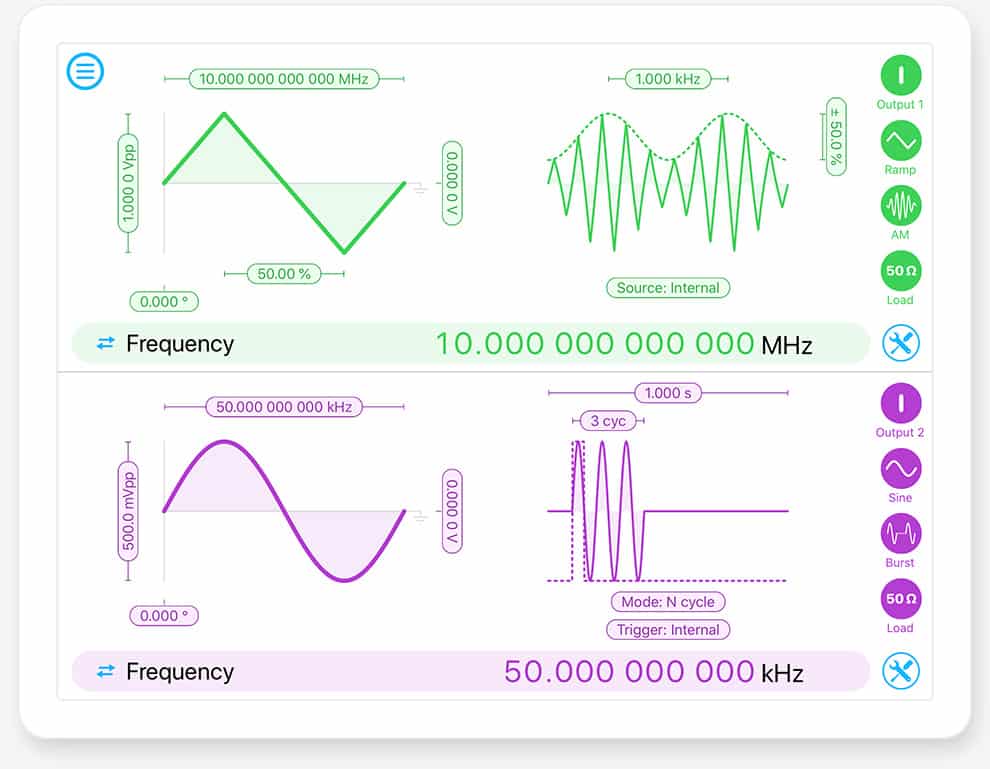

Funktionsgenerator

✅ inklusive

DC bis 250 MHz, ±1 V an 50 Ω Ausgangsspannungsbereich, Cross Channel-Modulation, flexible externe Triggerung

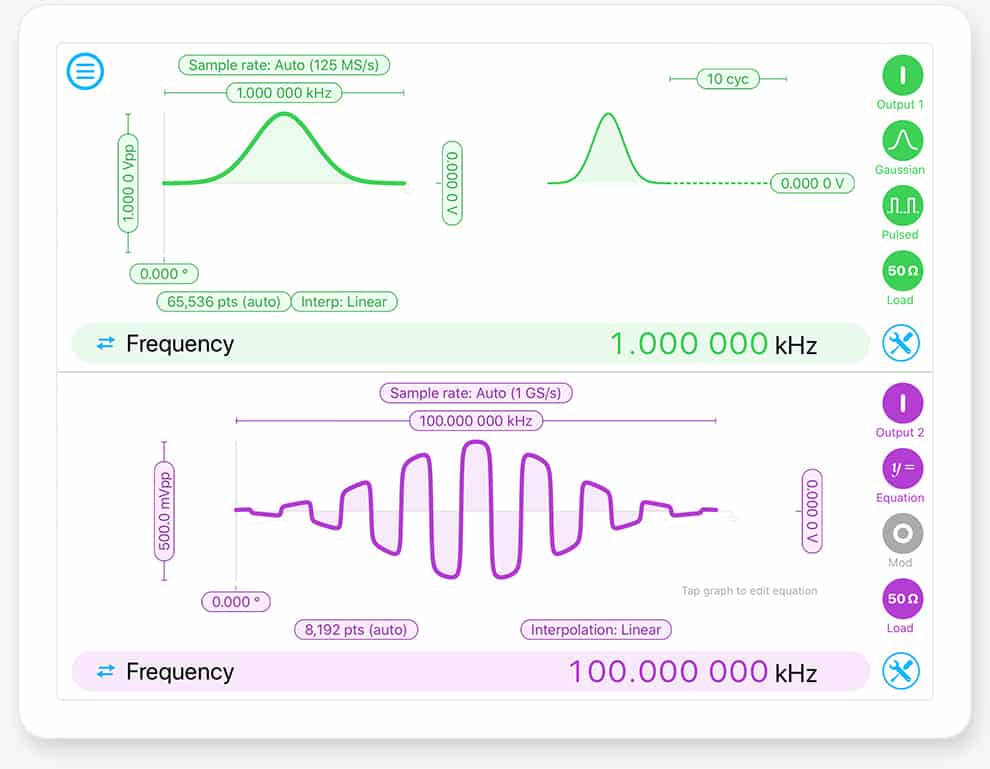

Arbiträrgenerator

✅ inklusive

Max. 1 GSa/s, 2 unabhängige Kanäle, 16 Bit DAC, unabhängige Burst-/Puls-Triggerung

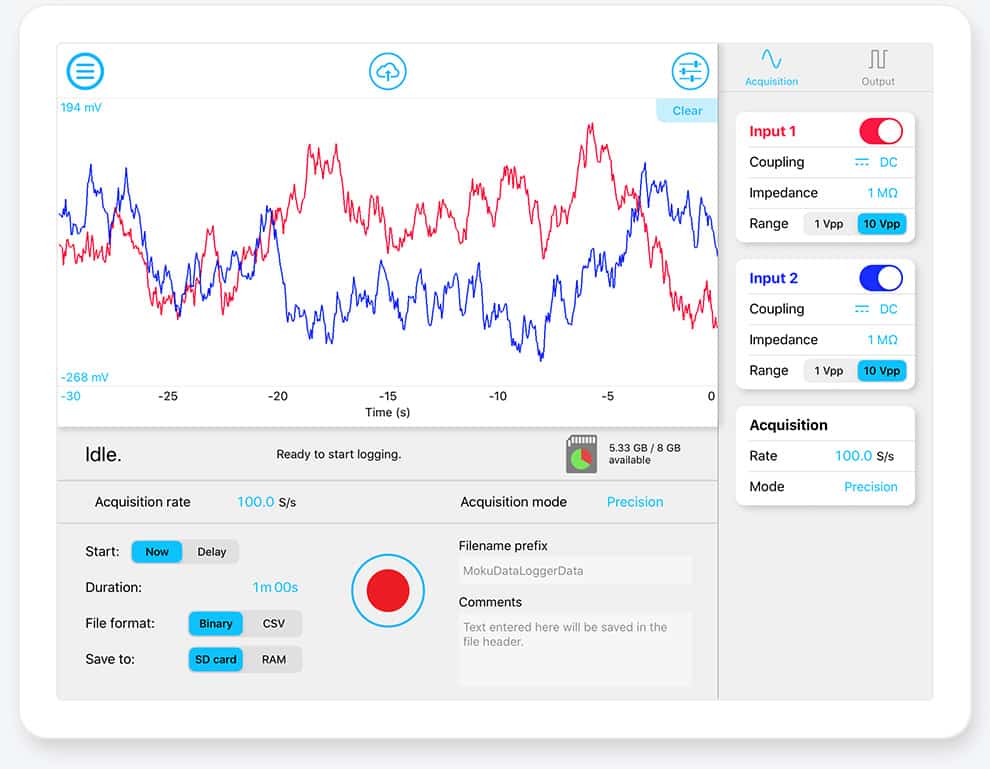

Datenlogger

✅ inklusive

Max. 1 MSa/s, AC-/DC-Kopplung, 2 Kanäle, ±5 V Eingangsspannungsbereich

Multi-Instrument-Modus

(MIM)

inklusive

Ermöglicht gleichzeitige Verwendung von bis zu 2 unterschiedlichen Messinstrumenten auf einem Moku:Lab. Beide Instrument-Slots können unabhängig voneinander konfiguriert werden und Datenstreams untereinander austauschen

Moku Cloud Compile

inklusive

Flexible, cloud-basierte VHDL-Entwicklungsumgebung zur individuellen Programmierung des integrierten FPGAs. Teilen, Kompilieren und Ausführen leicht gemacht!

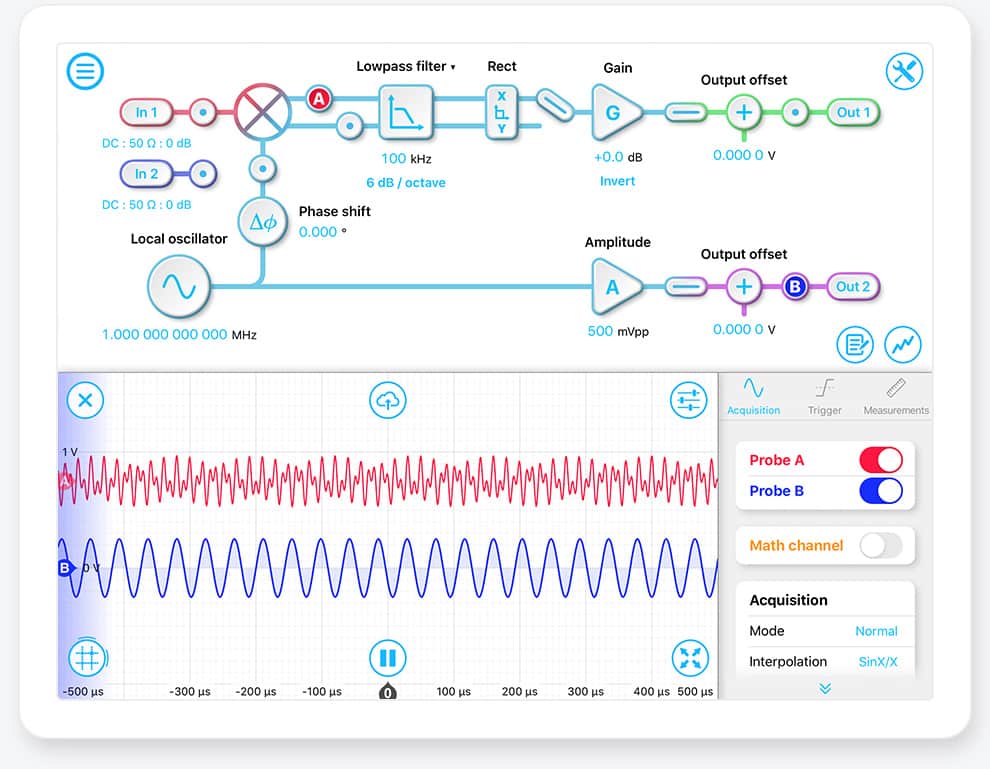

Lock-in-Verstärker

✔️ Upgrade

DC-200 MHz, 30 nV/√Hz Eingangsrauschen, 120 dB dyn. Reserve, Zweiphasendemodulation XY/Rθ

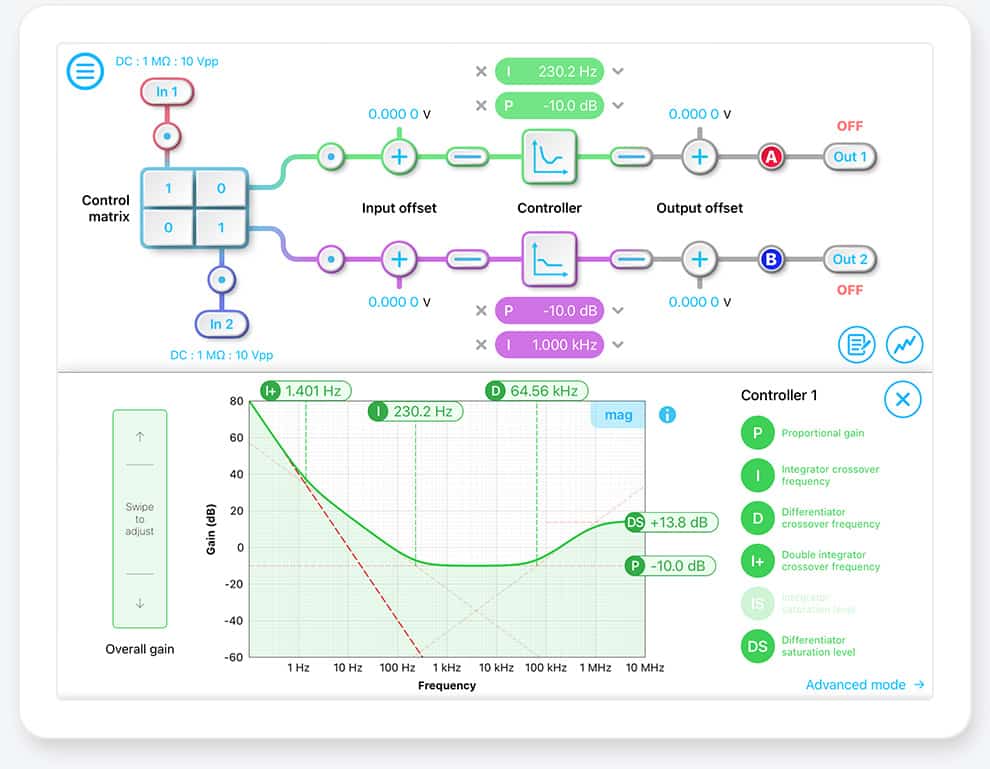

PID-Regler

✔️ Upgrade

10 MSa/s, Echtzeitverstärkungskonfiguration, 30° Phasenverzögerung bei 100 kHz, 16 Bit DAC

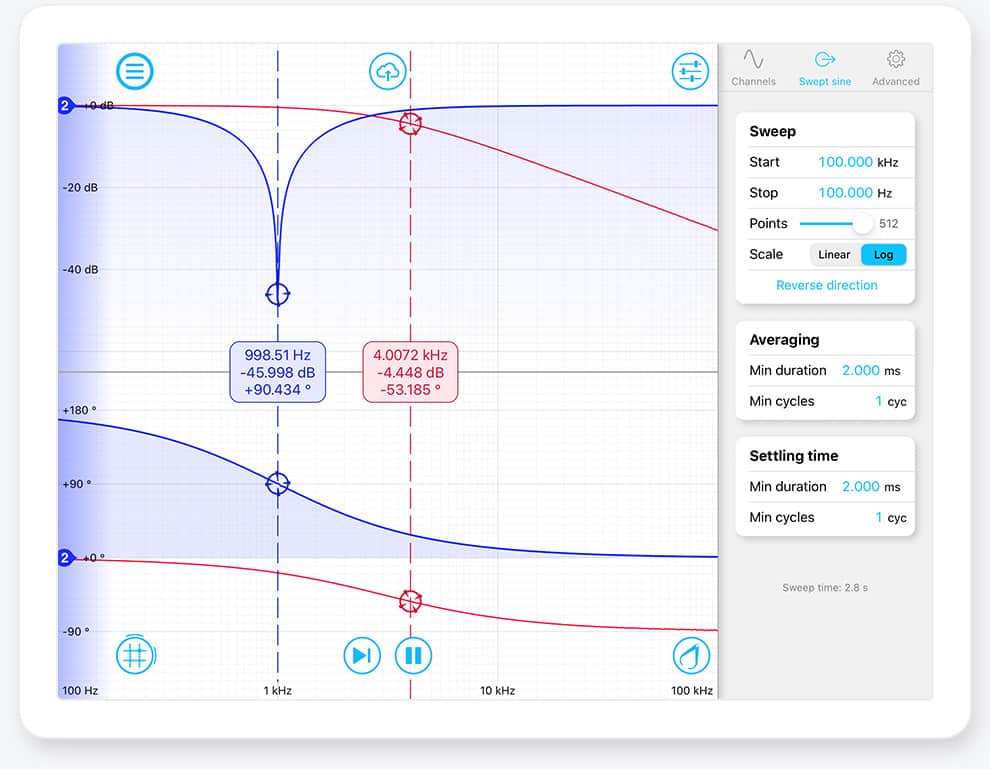

Frequenzantwortanalysator

✔️ Upgrade

Max. 120 MHz, Eingangsimpedanz 50 Ω/1 MΩ, 1 µs bis 10 s Mittelung, ±1 V Ausgangsspannungsbereich an 50 Ω

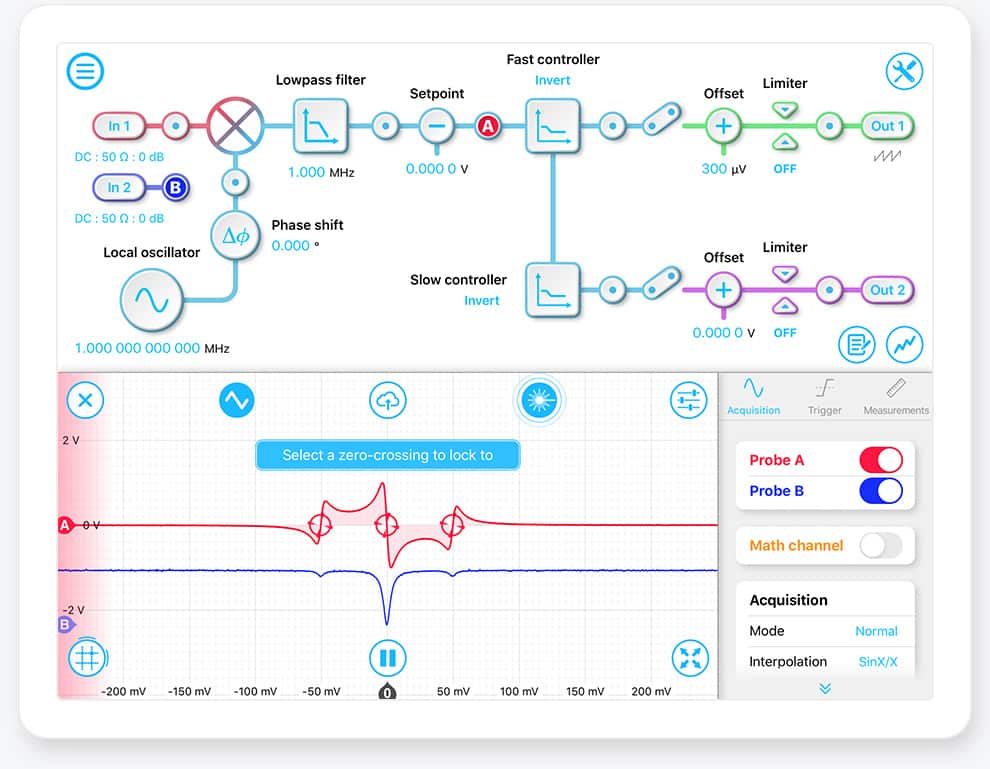

Laserstabilisierungsbox

✔️ Upgrade

DC-200 MHz Modulationsfrequenz, max. 1 MHz Scanfrequenz, 16 Bit DAC, Oszilloskop integriert bis 500 MSa/s

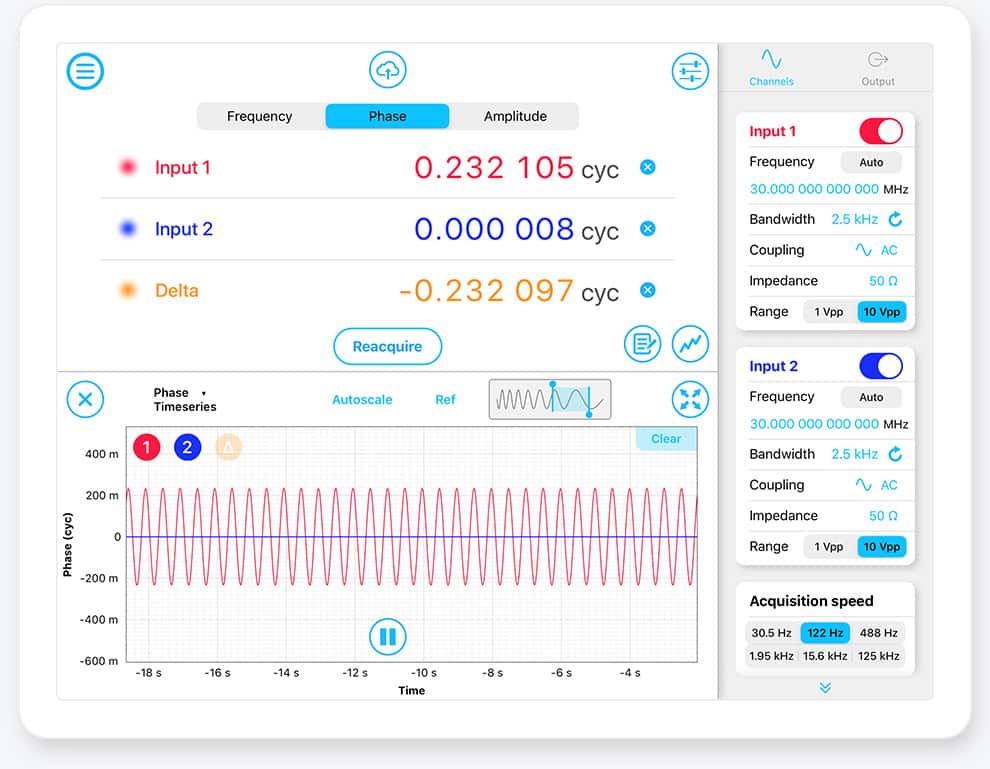

Phasenmeter

✔️ Upgrade

6 µrad/√Hz Phasengenauigkeit, max. 10 kHz Bandbreite, Frequenzbereich 1 kHz bis 200 MHz, Datenlogger integriert

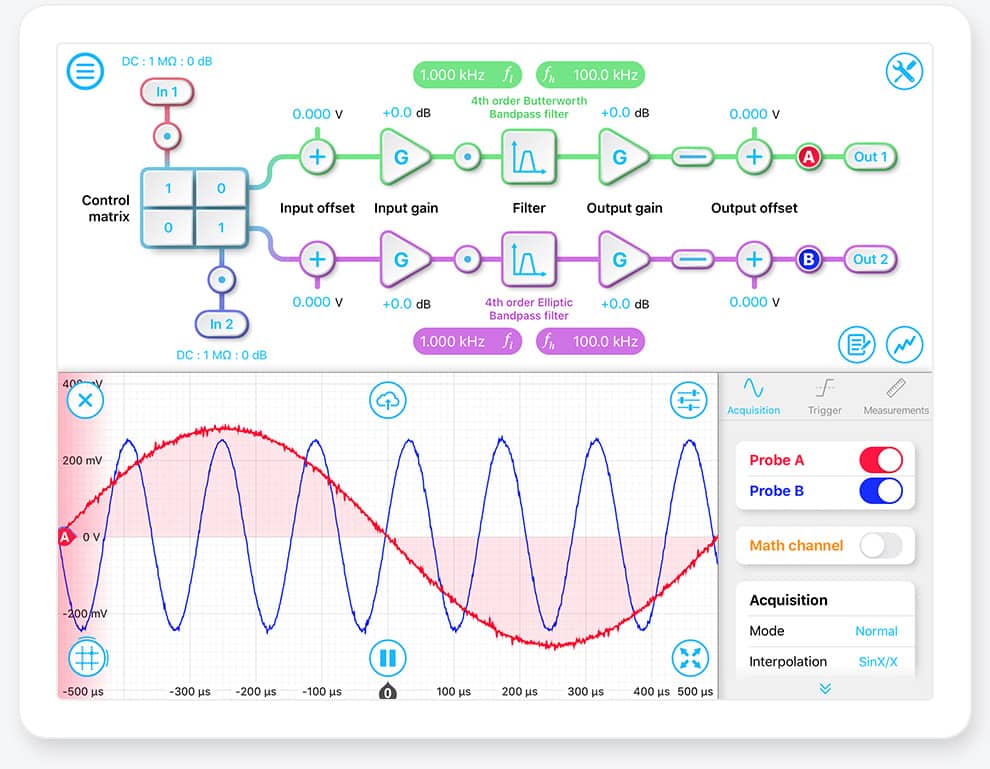

Digitale Filterbox

✔️ Upgrade

Max. 15,63 MSa/s, Filterordnungen 2, 4, 6, 8, ±0,5 V Eingangsspannungsbereich an 50 Ω, Oszilloskop integriert bis 500 MSa/s

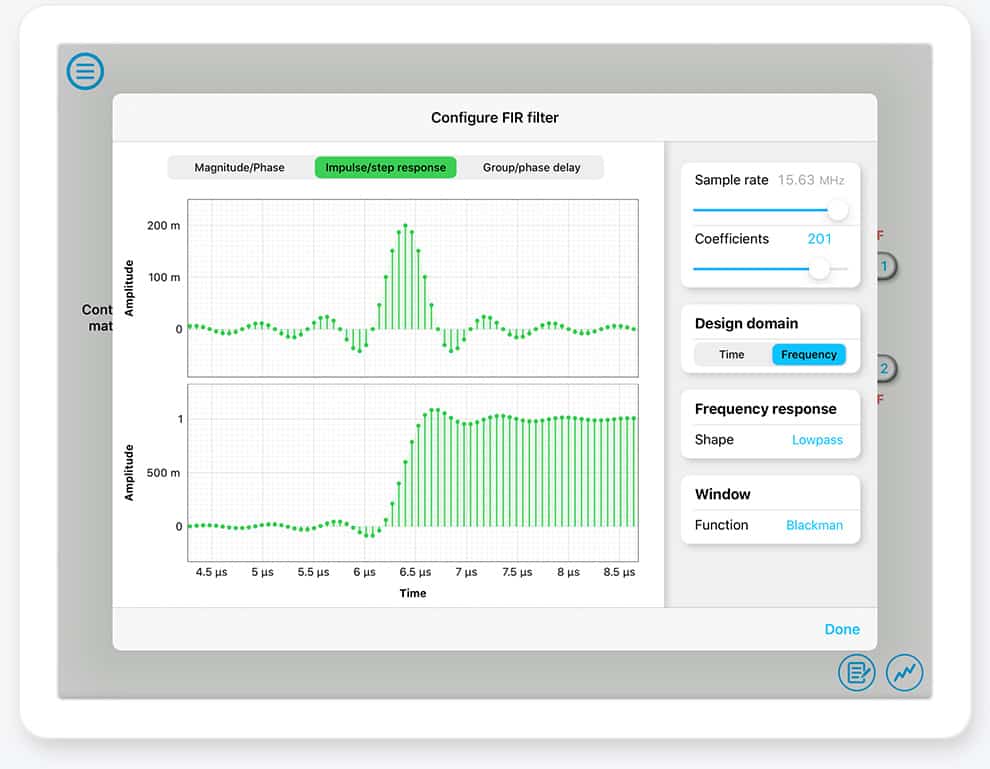

FIR-Filterbaukasten

✔️ Upgrade

Max. 15,63 MSa/s, max. 14819 Filterkoeffizienten, ±5 V Eingangsspannungsbereich an 50 Ω, Oszilloskop integriert bis 500 MSa/s

🆕 Logikanalysator/Pattern-Generator

✔️ Upgrade

3 I/O-Ports (16 in MIM), max. 500 MSa/s, 500k x 3 Samplespeichertiefe (250k x 16 im MIM), max. Taktfrequenz 250 MHz, >20 MHz Protokolldekodierungsrate

🆕 Zeit- & Frequenzanalysator

✔️ Upgrade

2 Kanäle/Event-Detektoren, <20 ps RMS-Jitter, 500 ppb Taktstabilität, digitale Auflösung von bis zu 1,95 ps, 62,5 MHz max. Intervallrate

Idee & Konzept von Moku:Lab
