Highlights
- 2000 V max. Spannungsamplitude
- Bipolare Pulspolarität
- Max. Frequenz 100 kHz
- 50 ns Pulsanstiegs- und -abfallzeit
- Externe & interne Pulstriggerung
- RS232- & USB-Steuerung
- Interne Hochspannungsversorgungen
- EX-Version für ext. Versorgungsspannung erhältlich
Produktbeschreibung & Vorteile
Stand-alone-Gerät mit integrierter Versorgung und Triggergenerator
Der PVX-4000-2kV ist ein luftgekühlter bipolarer Hochspannungspulsgenerator. Er ist für das Treiben hochohmiger kapazitiver Lasten bis zu ±2000 V optimiert und eignet sich somit hervorragend für Extraktionsgitter und Ablenkplatten für die elektrostatische Modulation von Teilchenstrahlen in Time-of-Flight-Massenspektrometern und Beschleunigern. Die Ausgangsspannung kann von 0 V bis ±2000 V variabel eingestellt werden und Tastverhältnisse von 2 % bis 98 % bei Pulswiederholraten von 40 Hz bis 30.000 Hz werden durch die interne Triggerquelle unterstützt.
Bei Verwendung einer externen Triggerquelle sind Pulsbreiten von 500 ns bis DC und Wiederholraten von Single-Shot-Pulsen bis zu 100 kHz möglich. Mit der integrierten Triggerquelle und den internen positiven und negativen Hochspannungs-DC-Netzteilen kann das PVX-4000-2kV als eigenständiges Testsystem verwendet werden. Eine Produktversion zur Verwendung mit externen Spannungsversorgungen ist ebenfalls erhältlich (PVX-4000-2kV-EX)
Die Programmierung erfolgt über Bedienelemente auf der Frontplatte oder wahlweise über RS-232- und USB-Computerschnittstellen.
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.

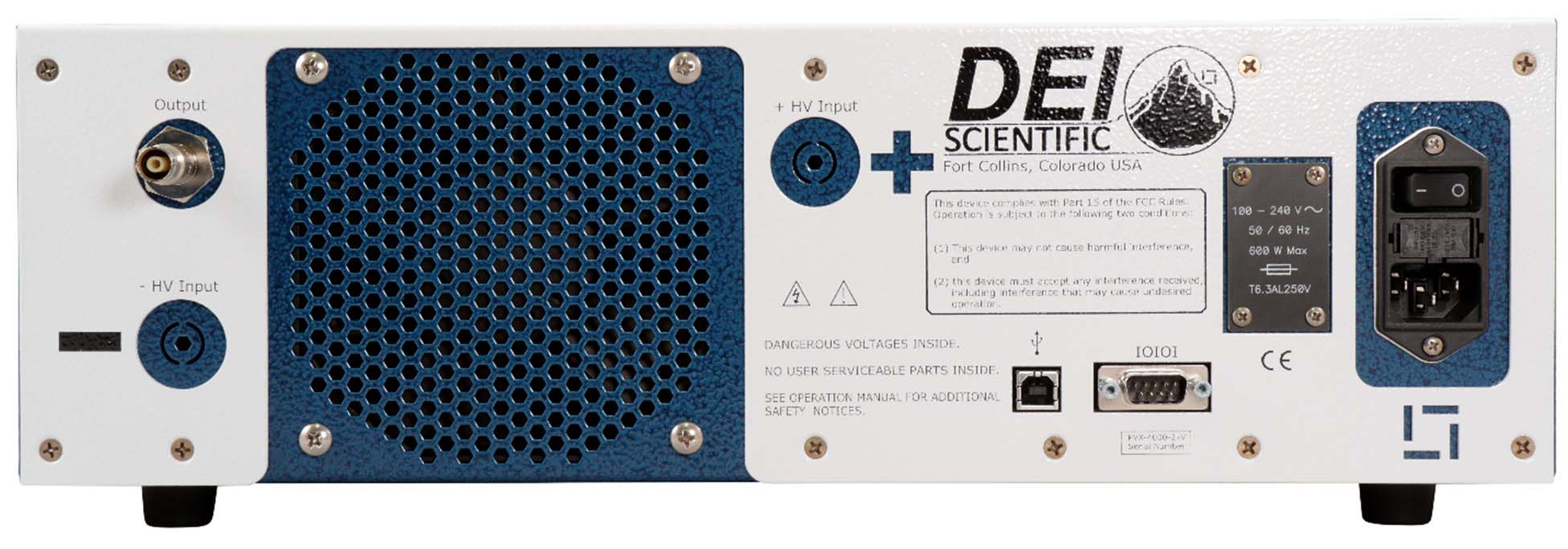

Computerschnittstellen
Für die vollständige Steuerung des Geräts bei automatisierten Anwendungen können die RS-232- und USB- Schnittstellen verwendet werden. Bis zu fünf Systemkonfigurationen können im internen nichtflüchtigen Speicher abgelegt werden, wodurch häufig verwendete Konfigurationen sofort abgerufen werden können.Steuersignale

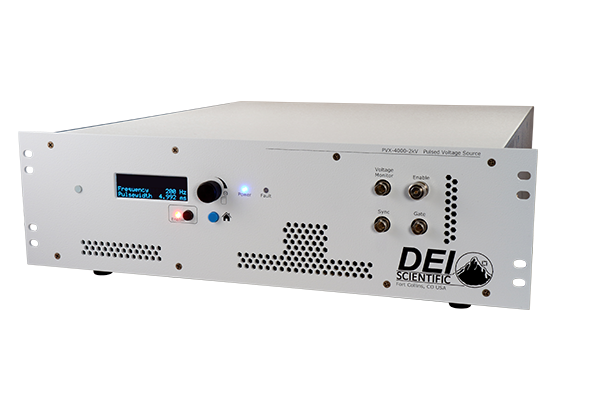

Bedienerfreundlich platzierte BNC-Anschlüsse auf der Vorderseite ermöglichen die externe Triggerung des PVX-4000-2kV. Das System verfügt über einen Sync-Ausgang zur Vernetzung mit anderen Geräten. Der Ausgangsimpuls des Sync-Ausgangs wird mit der führenden Flanke des Ausgangsspannungspulses synchronisiert. Das Ausgangsspannungssignal kann einfach über den BNC-Anschluss des Spannungsmonitors mit einem Oszilloskop überwacht werden. Hierfür wird 1 MΩ Oszilloskop-Eingangswiderstand empfohlen.Features
- 0 bis ±2000 V Ausgangsspannungspulse
- <50 ns Anstiegs- und Abfallzeiten
- Impulsbreiten von <500 ns bis DC
- Interner Trigger: – 40 Hz bis 30 kHz Pulswiederholrate – 2 % bis 98 % Tastverhältnis
- Externer Trigger – Single Shot bis 100 kHz Pulswiederholrate – 0 % bis 100 % Tastverhältnis
- Integrierter Schutz vor Lichtbögen, Kurzschlüssen und Lasttransienten
- Spannungsmonitor- und Sync-Ausgänge
- Interne Hochspannungsversorgungen
Anwendungen
Durch sein robustes und vielseitiges Design eignet sich der Pulsgenerator auch gut zum Pulsen oder Gaten von Leistungsröhrengittern, Pockels-Zellen und Q-Schaltern, akustischen Wandlern, Mikrokanalplatten, Photomultiplier-Röhren und Bildverstärkern.Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
