Highlights
- ±3,5 kV max. Spannungsamplitude

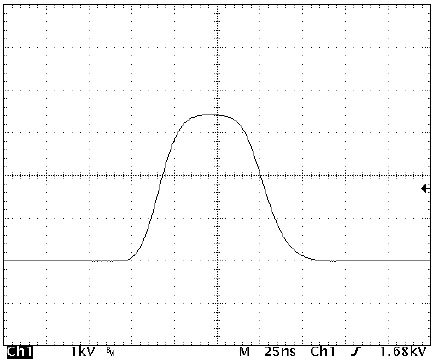

- Pulsbreitenbereich <60 ns bis DC
- Max. Frequenz 30 kHz
- 25 ns Pulsanstiegs- und Fallzeit
- Externe Pulstriggerung
- Bipolare Pulsausgabe
Produktbeschreibung & Vorteile
Symmetrische Anstiegs- & Abfallzeiten bei geringer Verlustleistung
Der Pulsgenerator PVX-4141 ist luftgekühlt und wurde nach dem direkt gekoppelten Solid-State-Halbbrückendesign (Totempfahl) entwickelt. Demzufolge bietet der Pulsgenerator gleich schnelle Pulsanstiegs- und -abfallzeiten, geringe Verlustleistung und praktisch kein Überschwingen, Unterschwingen oder Klingeln. Das Gerät verfügt über eine Überstromerkennungs- und Abschaltvorrichtung, um den Impulsgenerator vor möglichen Schäden durch Lichtbögen und Kurzschlüsse auf der Last oder im Verbindungskabel zu schützen.

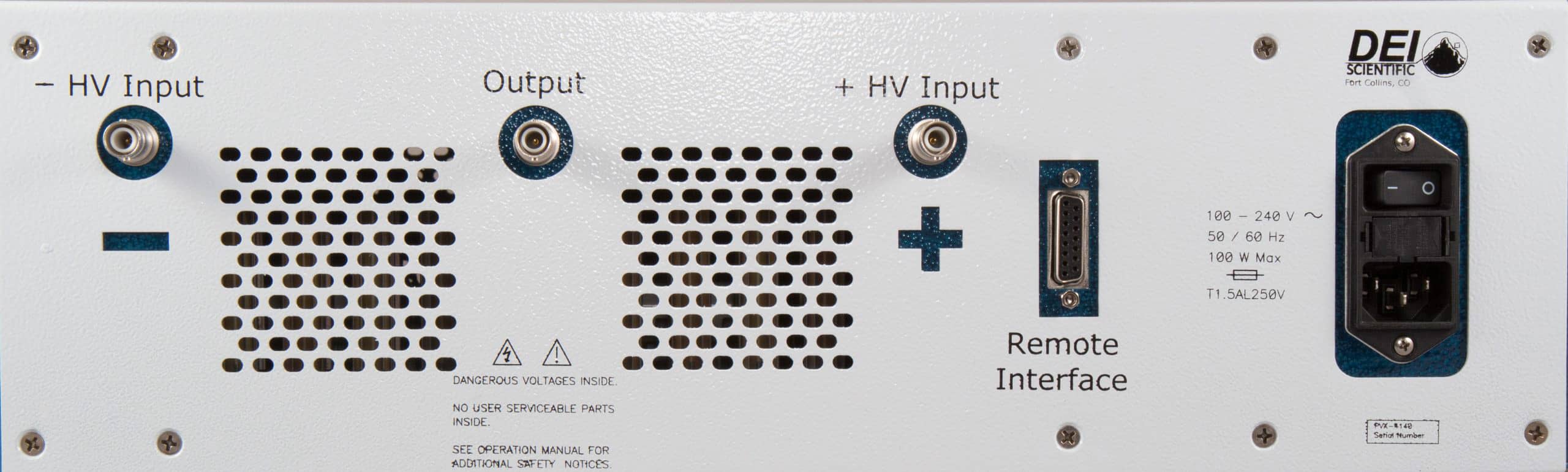

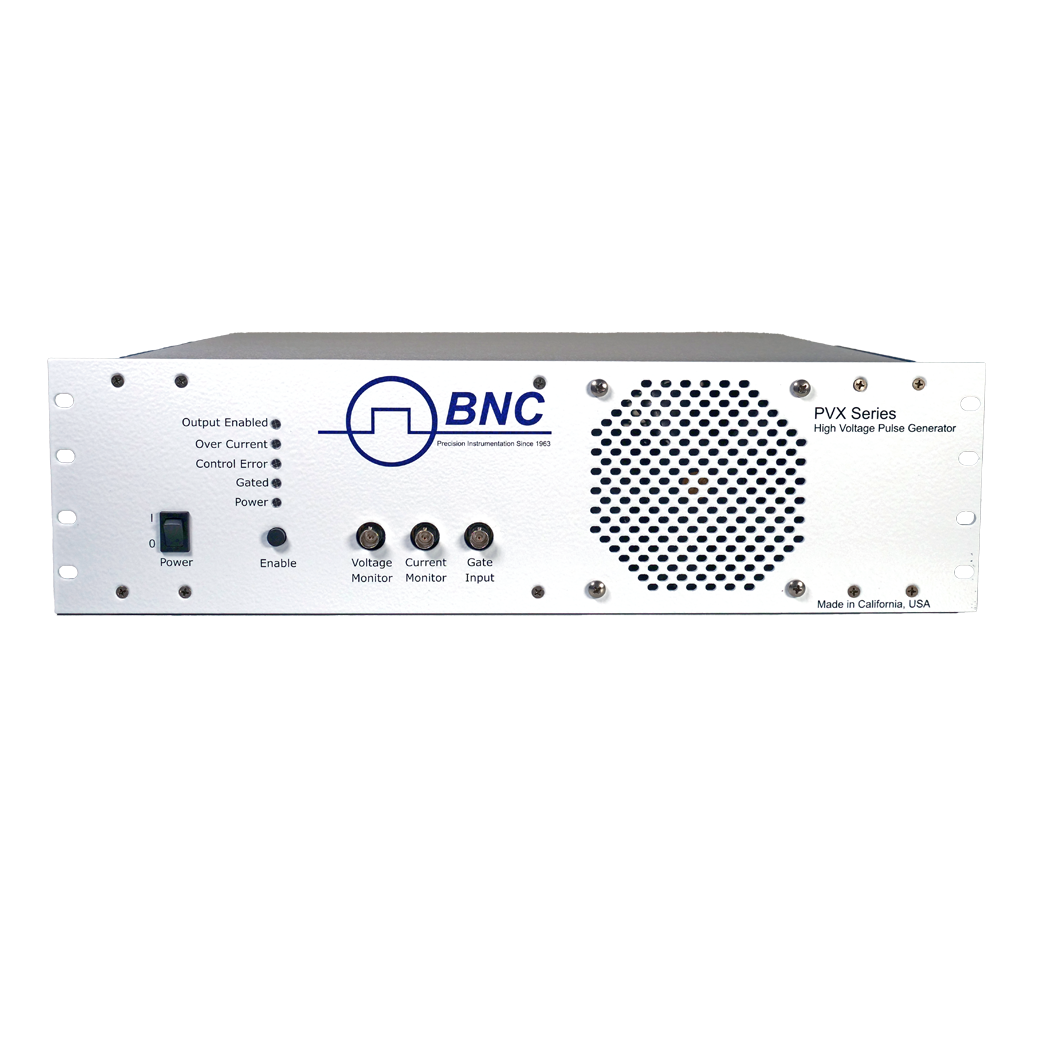

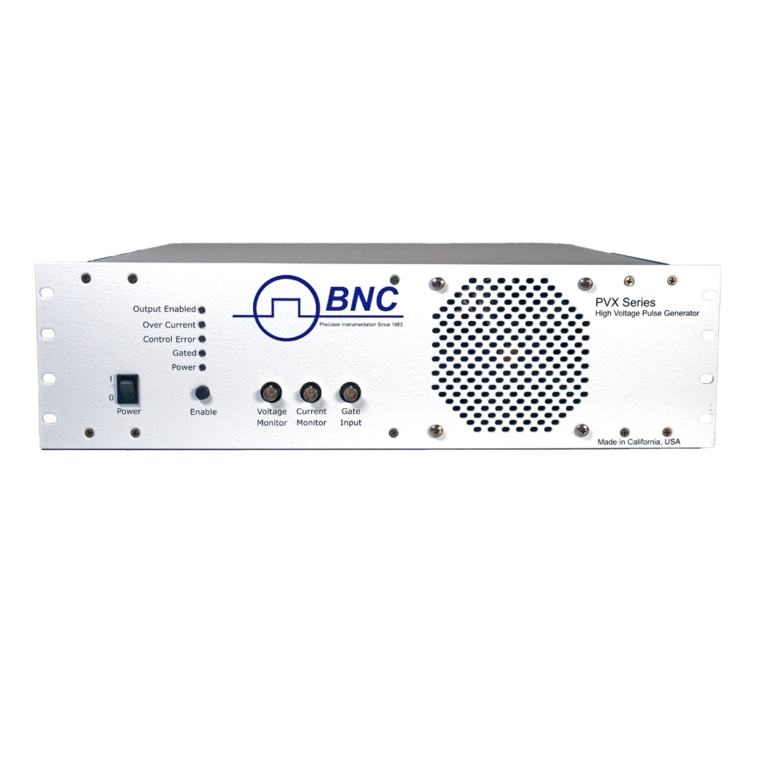

Das Gehäuses wurde aktualisiert und bietet nun eine integrierte Rack-Montage, hellere und besser sichtbare LEDs auf der Vorderseite sowie ein modernes Erscheinungsbild.
Im PVX-4141 sind sowohl die gesamte Steuer- und Schutzlogik als auch die Schaltungen für Unterstützungsleistung, Energiespeicherung und Ausgangsnetzwerk integriert. Er kann direkt an die Last angeschlossen werden und benötigt keine Serien- oder Shunt-Widerstände, Impedanzanpassungsnetzwerke zwischen Impulsgeber und Last oder zusätzliche Energiespeicher (Kondensatorbänke). All diese Funktionalitäten sind bereits im System integriert.
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
Features
- 0 bis ±3.500 V Pulsausgangsspannung
- <25 ns Anstiegs- und Abfallzeiten
- Max. 30 kHz Pulswiederholrate
- Schutzvorrichtungen gegen Lichtbögen, Kurzschlüsse und Lasttransienten
- Spannungs- und Stromüberwachungsausgänge
Anwendungen
Der PVX-Pulsgenerator wurde zum Treiben von Extraktionsgittern und Ablenkplatten für die elektrostatische Modulation von Teilchenstrahlen in Time-of-Flight-Massenspektrometern und Beschleunigern entwickelt. Doch durch sein robustes und vielseitiges Design eignet er sich ebenfalls zum Pulsen oder Gaten von Leistungsröhrengittern, Pockels-Zellen und Q-Schaltern, akustischen Wandlern, Mikrokanalplatten, Photomultiplier-Röhren und Bildverstärkern.Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
