Highlights
- 0,1 bis 200 A max. Ausgangsstrom
- Variable Pulsbreite von 1 µ bis DC je nach Modell
- bis zu ≤1 µs Pulsanstiegs- und Abfallzeit
- Bis zu 100 kHz Pulswiederholrate
- Externe Pulstriggerung
- Wasserkühlung
Produktbeschreibung & Vorteile
Variable Treibermodule für CW-, Quasi-CW- und Pulse
Die PCM-7140-Module wurden als kompakte gepulste oder QCW-Stromquellen zum Treiben von Laserdioden, -Leisten, -Arrays oder anderen Lasten mit niedriger Impedanz entwickelt. Die wichtigsten Spezifikationen wie Ausgangsstrom, Anstiegs- und Abfallzeiten, Pulsbreiten, Pulswiederholraten und Durchlassspannung befinden sich in der Tabelle unten.
Ausgangsströme der Treibermodule werden mittels eines internen Potentiometers oder über eine externe Analogspannung eingestellt. Die Impulsbreite wird von einer externen Triggerquelle gesteuert. Das System benötigt für den Betrieb zwei DC-Versorgungen: Eine 12 V-Versorgung und zusätzlich eine Spannung ≤10 V (≤20 V bei PCM-7140-200) über der Durchlassspannung der Laserdiode.

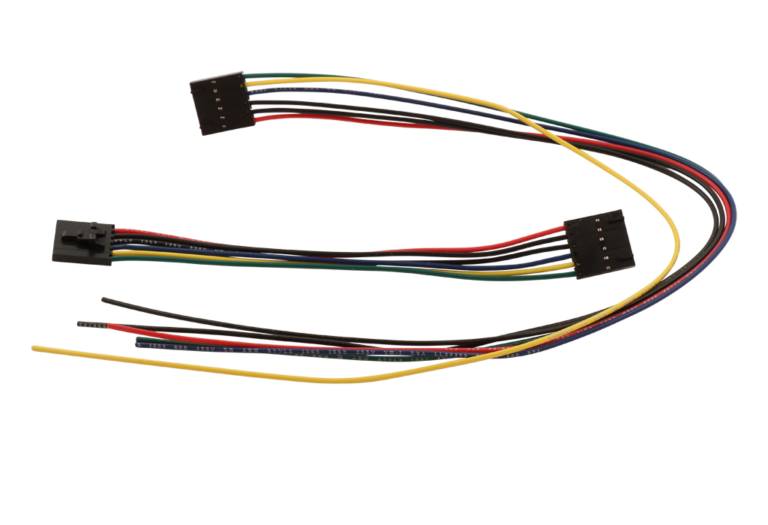

Laser oder Lasten werden mit einer 100 cm langen verdrillten 18 AWG-Leitung (im Lieferumfang enthalten) an das PCM-7140 angeschlossen. Dasselbe Kabel verbindet auch den DC-Eingang mit dem Hochspannungsnetzteil.
Alle drei Module werden flüssigkeitsgekühlt bei einer Flüssigkeitstemperatur von 11 °C bis 22 °C bei einer Durchflussrate von 6 Litern pro Minute. Der Anschluß erfolgt über einen 3/8-Zoll-Schlauch.
Features
| PCM-7140-1 | PCM-7140-10 | PCM-7140-200 | |
|---|---|---|---|
| Ausgangsstrom | 0,1 bis 1 A | 1 bis 10 A | 5 bis 200 A |
| Variable Pulsbreite | 1 μs bis DC | 3 μs bis DC | 25 μs bis 7,5 ms |
| Pulsanstiegszeit | ≤1 μs bei 10 A | ≤2 μs bei 10 A | ≤10 μs bei 200 A |
| Pulsabfallzeit | 1 μs bei 10 A | ≤2 μs bei 10 A | ≤10 μs bei 200 A |
| Durchlasspannungsbereich | 0 bis 60 V | 0 bis 60 V | 0 bis 55 V |
| Pulswiederholrate | 100 kHz | 100 kHz | 5500 Hz |
| Ausgangsport für Strommonitoring | Ja | Ja | Ja |
| Wasserkühlung für Anwendungen mit hoher Durchschnittsleistung | Ja | Ja | Ja |
Anwendungen
Die PCM-7140-Serie wurde entwickelt, um Laserdioden, -leisten, -arrays oder andere niederohmige Lasten mit einem Durchlassspannungsabfall von bis zu 60 V für Labor-, Forschungs- und Industrieanwendungen zuverlässig zu versorgen.Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
