Highlights
- Ausgangsspannungsbereich +100 V bis ±200 V wählbar
- 200 kHz Signalbandbreite
- 106 kHz Bandbreite bei max. Leistung (180 Vpp)
- Bias-Versorgung für Biegeaktoren
- Spitzenausgangsstrom max. 1 A
- Rauschen <1 mV bei 1 μF Last
- Umfassender Überlastschutz
- Versorgungsspannungsbereich +18 V bis +36 V
Produktbeschreibung & Vorteile
Performance im kompakten Design

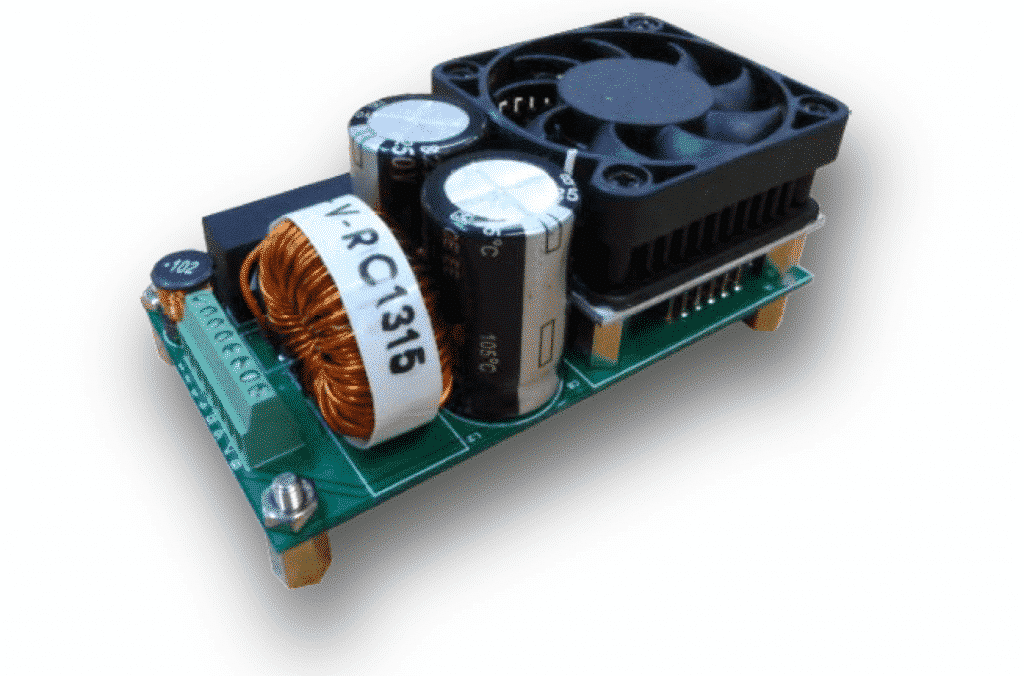

Das lineare MX200 Hochleistungspiezotreibermodul lässt für piezoelektrische Aktoren keine Wünsche offen. Es eignet sich hervorragend als Treiberverstärker für Stackaktoren, Standard-Piezoaktoren und Zweidrahtbieger sowie Dreidrahtbieger mit Hilfe einer zusätzlichen Bias-Spannung. Bei maximal 100 kHz sind Ausgangsströme bis zu 1 A möglich.
Das MX200-Treibermodul ist geschützt vor Kurzschluss, im Durchschnitt zu hohen Strom und zu geringe Versorgungsspannung. Es kann als eigenständiges Gerät verwendet oder mittels vier M3-Schrauben montiert werden. Die PCB-Montage-Version (MX200-PCB) wird mit Headern geliefert, um den direkten Aufbau auf ein Motherboard zu ermöglichen.
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.MX200-Leistungsbandbreitenrechner
Prüfen Sie mit dem Leistungsbandbreitenrechner anhand von Lastkapazität (C) und Frequenz (f) die zu erwartende maximale Ausgangsspannung des MX200 am gewünschten Arbeitspunkt.
