Highlights
- Sehr geringes Rauschen mit 26 μV (1 μF Last & 0,03 Hz bis 1 MHz)
- Ausgangsspannungsbereich -30 V bis 150 V
- Spitzenausgangsstrom max. 300 mA
- 180 kHz Signalbandbreite
- 80 kHz Bandbreite bei max. Last (150 Vpp)
- Umfassender Überlastschutz
- Abmessungen: 89 mm x 40 mm x 44 mm (LxBxH)
- Gewicht: 80 g
Produktbeschreibung & Vorteile
Sehr geringes Rauschen im leichten Design

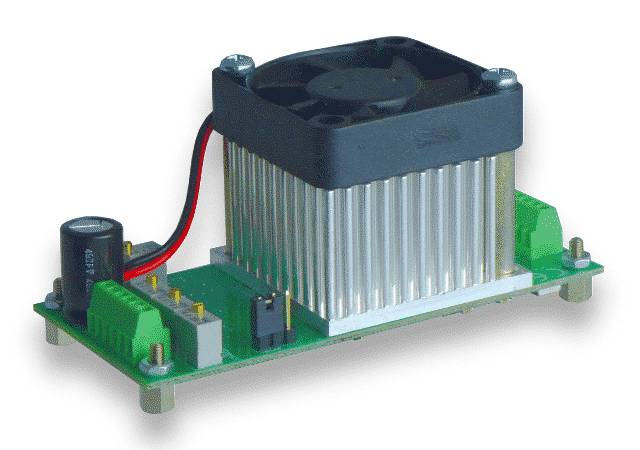

Das PDu150CL Piezotreiberverstärkermodul vereint eine Hochspannungsversorgung, eine präzise Dehnungskonditionierungsschaltung, einen rückgekoppelten Regler und einen extrem rauscharmen (ultra-low noise, 26 μVrms) Verstärker auf die Größe einer Kreditkarte. Es biete alle nötigen Funktionen für hochauflösende Regelung (offen oder geschlossen) von Piezoaktoren mit oder ohne integrierten resistiven Dehnungssensoren. Das PDu150CL-Modul liefert bis zu 300 mA Ausgangsstrom bei Frequenzen bis zu 80 kHz bei verschwindend geringer Rauschleistung. Die Module erfüllen die hohen Anforderungen von Anwendungen wie:
- Halbleiterfertigungsmaschinen
- Rastersondenmikroskopie
- Optoelektronik
- Vibrationskontrolle
- Nanopositionierung
PDu150CL-Treibermodule sind auch als vorkalibriertes Paar mit geschlossen regelbaren Stack-Aktoren der SCL-Serie erhältlich.
Das Piezotreiberverstärkermodul ist geschützt gegen Kurzschluss sowie vor zu hohem Stromfluss und Überhitzung. Passive Kühlung für Anwendungen mit geringer verfügbarer Leistung ist möglich. Alternativ führt der integrierte Lüfter mehr als 5 W-Wärmeleistung ab. Das PDu150CL-Modul kann als eigenständiges System oder mittels vierer M2,5 Schrauben bestückt werden. Die PCB-Montageversion (PDu150CL-PCB) wird mit Headern für den direkten Aufbau auf ein Motherboard geliefert.
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
