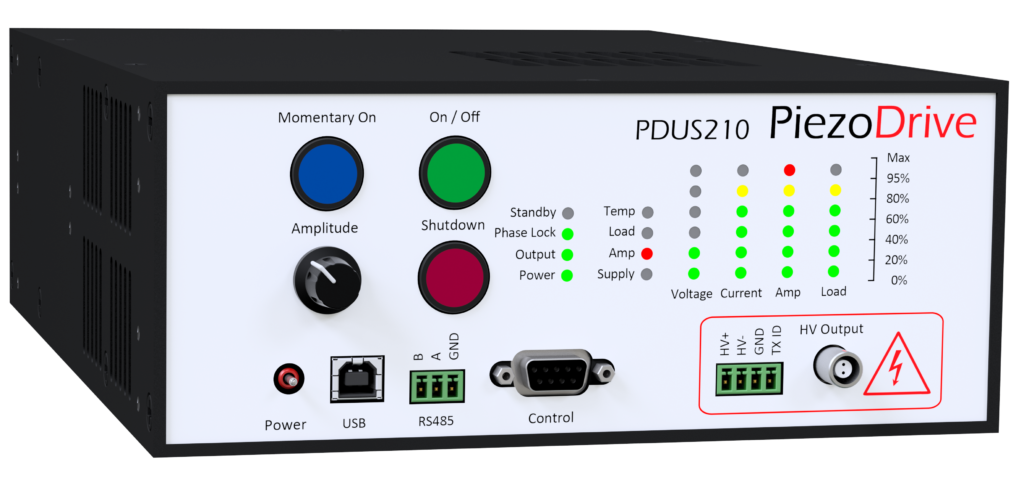

PDUS210

Der PDUS210 Ultraschallpiezotreiber bietet eine Komplettlösung zum Treiben von präzisen Hochleistungsultraschallaktoren. Der Ultraschalltreiber ferfügt über Funktionen zum Hochgeschwindigkeitsresonanztracking sowohl von Serien-, als auch Parallelresonanzmoden, Vibrationsamplitudenregelung sowie Analysefunktionen wie Impedanz- und Fequenzantwortmessungen. Deshalb eignet sich der Verstärker hervorragend für OEM-Produktintegrationen und Anwendungen in der Forschung und Entwicklung. Weitere Anwendungen sind:

• Ultraschallbohren und -schneiden
• (Zahn-)medizinische Geräte
• Ultraschalltests
• Flüssigkeitskavitation und -verdampfen

Das Gerät kann über USB und die mitgelieferte Software angesteuert werden. Es ist ebenfalls möglich die Steuerung und Überwachung von automatisierten Tests oder OEM-Anwendungen über die RS485-Schnittstelle zu implementieren.

Um die Anregung von sekundären Resonanzmoden durch Harmonische des Treibers zu vermeiden, erzeugt der PDUS210 Ultraschalltreiber als Ausgangssignal eine reine Sinusschwingung. Das hat Vorteile beim Betrieb bei elektrischer Parallelresonanz oder „Antiresonanz“. Dieser Arbeitspunkt leigt nahe der mechanischen Resonanzfrequenz. Er ist jedoch weniger empfindlich gegenüber Lastschwankungen, was wichtig ist bei Präzisionszerspanung, da hierbei eine konstante Vibrationsamplitude erforderlich ist.

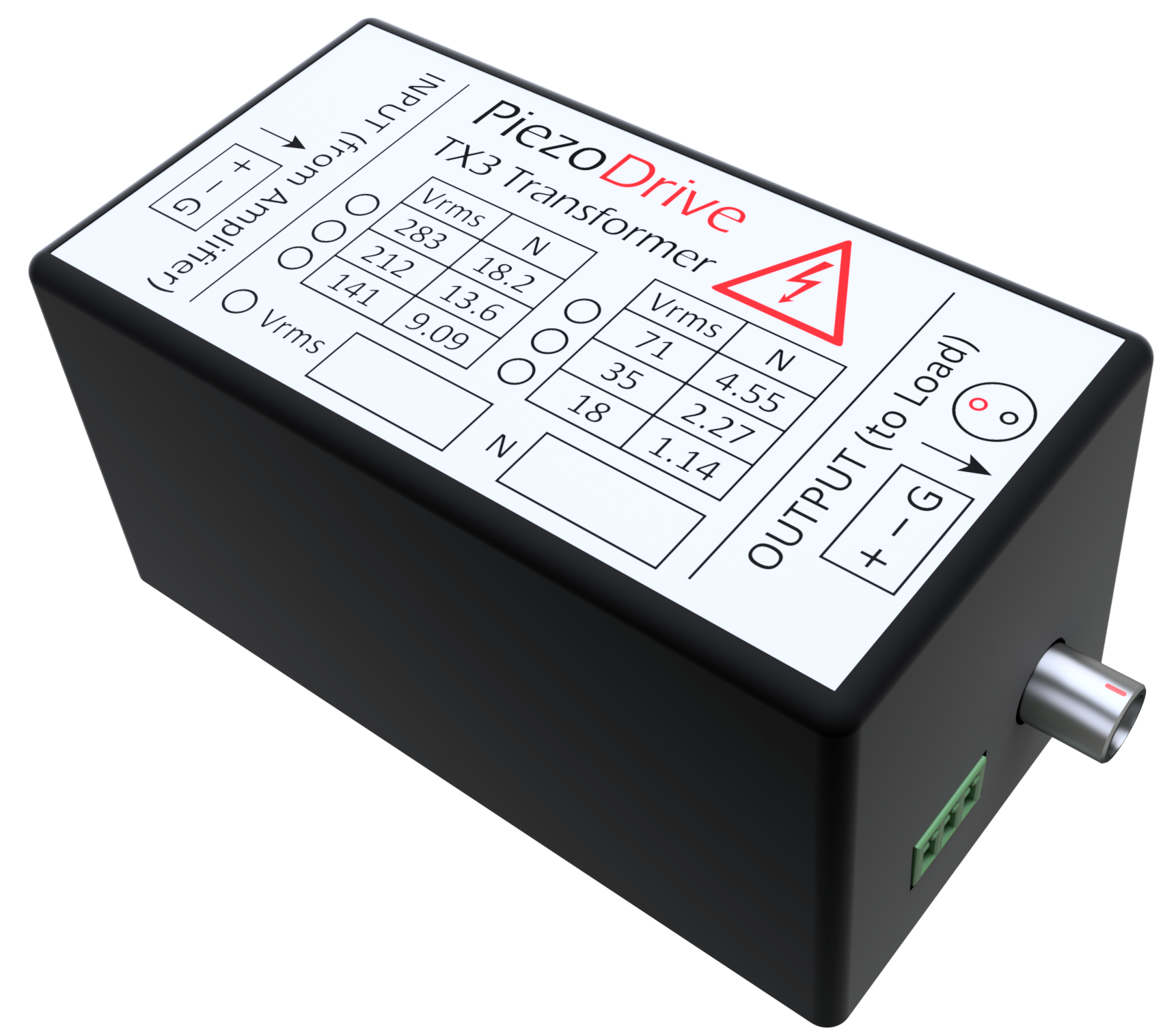

Der Ultraschallverstärker ist verfügbar mit den Standardausgangsspannungsbereichen von 17 Vrms bis 282 Vrms und Strombereichen von 0,7 Arms bis 11 Arms. Diese Bereiche sind optimiert für Lastimpedanzen von 1,5 bis 400 Ω bei Resonanz. Für Forschungs- und Entwicklungsanwendungen, ist die rekonfigurierbare Version PDUS210-FLEX erhältlich. Die FLEX-Version verwendet externe Transformatoren zur Anpassung des Ausgangs, um den Betrieb bei allen verfügbaren Ausgangsspannungen zu ermöglichen.
