Highlights
- 0,05 % Basisgenauigkeit (SR720), 0,2 & Basisgenauigkeit (SR715)
- 5 Digit-Anzeige von L, C, R, Q oder D
- Testfrequenzen bis zu 100 kHz
- Bis zu 20 Messungen/s
- Binning und Limits
- Externes Kondensator-Bias bis zu 40 V

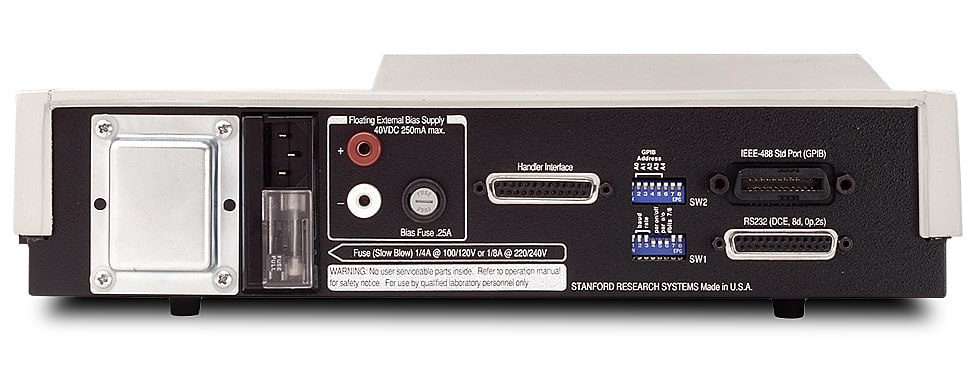

- RS-232- und GPIB-Schnittstellen
Produktbeschreibung & Vorteile

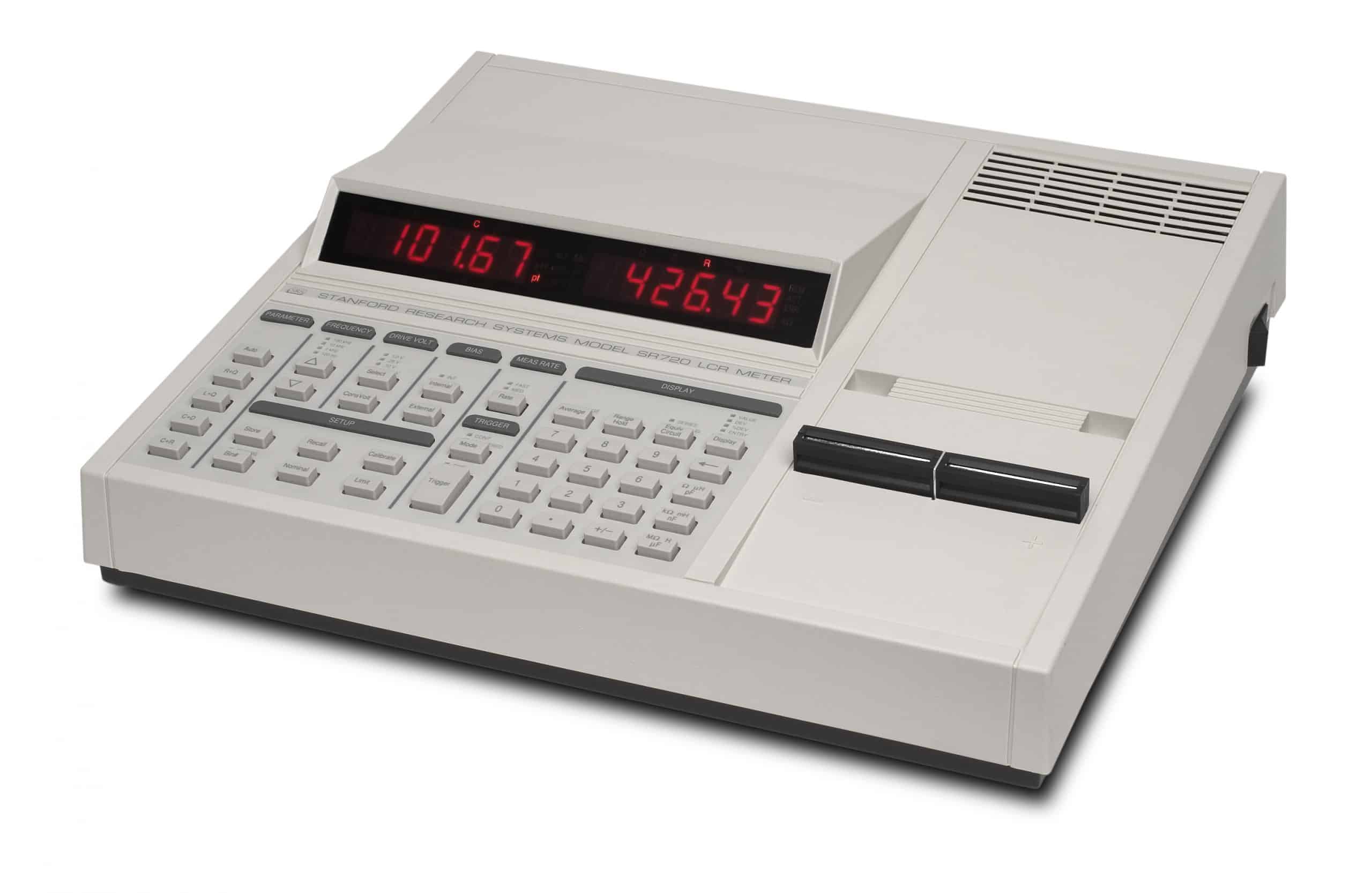

Übersichtliche Doppelanzeige
Einsatzgebiete sind Test von passiven Bauelementen in Entwicklungslabors, Eingangsprüfung, Qualitätskontrolle und Produktion. Die LCR-Meter SR715/720 können Serien- oder Parallelmessungen durchführen. Es sind Meßamplituden von 100 mV bis 1 V bei Bias-Spannungen von intern 2 V oder extern bis 40 V wählbar, wodurch eine hohe Flexibilität im Komponententest erreicht wird. Der Meßtrigger kann auf Dauer- oder Einzelmessung eingestellt werden. Mittelungen von bis zu 10 Messungen sind einstellbar. Als Zubehör werden BNC- und SMD-Adapter, sowie Kelvin-Clips angeboten.
- Betriebsarten: Widerstand/Güte, Induktivität/Güte, Kapazität/Verlustfaktor, Kapazität/Verlustwiderstand
- Messfrequenzen: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
