Highlights
- +950 V & -950 V max. Spannungsamplituden
- Pulsbreitebereich 55 ns bis 10 µs
- Max. Frequenz 1 MHz (≤5 MHz im Burst-Modus)
- 9 ns Pulsanstiegs- und Fallzeit
- Externe Pulstriggerung
- Positive Pulsausgabe PVM-1001-P
- Negative Pulsausgabe PVM-1001-N
Produktbeschreibung & Vorteile
Präzise Hochspannungspulse bei Hochfrequenz
Die PVM-1001-Module liefern Spannungspulse von 0 bis +950 V (P-Version) bzw. 0 bis -950 V (N-Version). Dabei werden die HIGH-Pegel in weniger als 10 ns (Anstiegszeit) erreicht. Die einstellbaren Impulsspannungsquellen ermöglichen Pulsbreiten von 55 ns bis 10 000 ns im Standardfrequenzbereich bis zu 1 MHz. Im Burst-Modus sind bis zu 5 MHz Pulswiederholrate möglich. Beide Module sind für ohmsche Lasten von 50 Ohm ausgelegt.

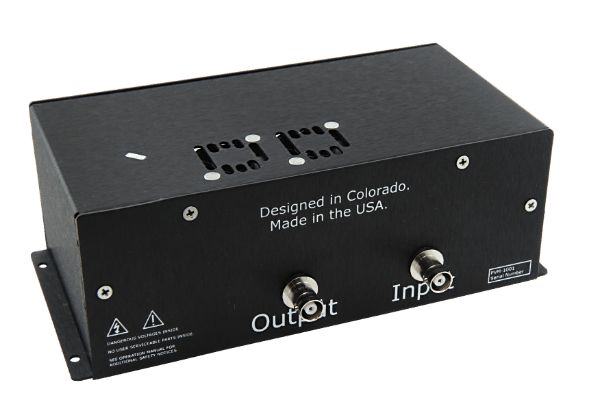

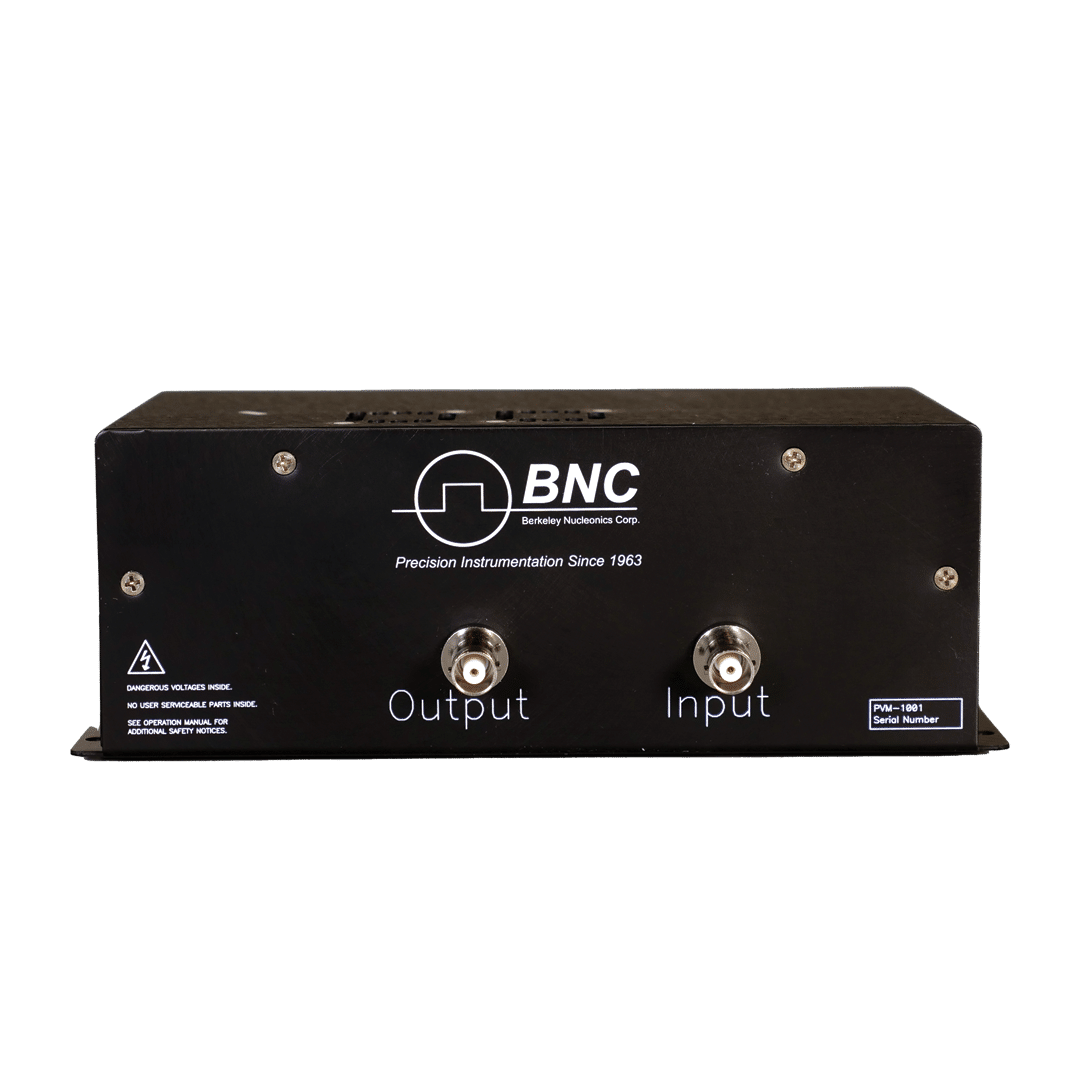

Ausgangsimpulsbreite und -frequenz werden durch eine externe Triggerquelle gesteuert. Das PVM-1001-N- benötigt eine externe negative, das P-Modul dementsprechend eine externe positive Hochspannungsversorgung. Auf der Rückseite der Module befinden sich Anschlüsse für den Hochspannungseingang und den gepulsten Hochspannungsausgang. Die Frontplatten haben jeweils einen SMB-Anschluss zum Triggern der Geräte.
Features
- Ausgangsspannungsbereiche von 0 bis +950 V bzw. 0 bis –950 V
- Max. 1 MHz Pulswiederholrate (5 MHz im Burst-Modus)
- Triggerpulsbreite 55 ns ≤ Pulsbreite ≤ 10 000 ns
- Anstiegszeit ≤ 8 ns @ 200 V to 950 V
- Module mit positiver oder negativer Ausgangsspannung erhältlich
- Max. Ausgangsleistung 208 W
Anwendungen
Typische Anwendungen sind Messgerätekalibrierung, Komponentenprüfung, Strahlsteuerung sowie PMT- und MCP-Gating.Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
