Highlights
- 5 V Compliance-Spannung
- 5 A max. Ausgangsstrom

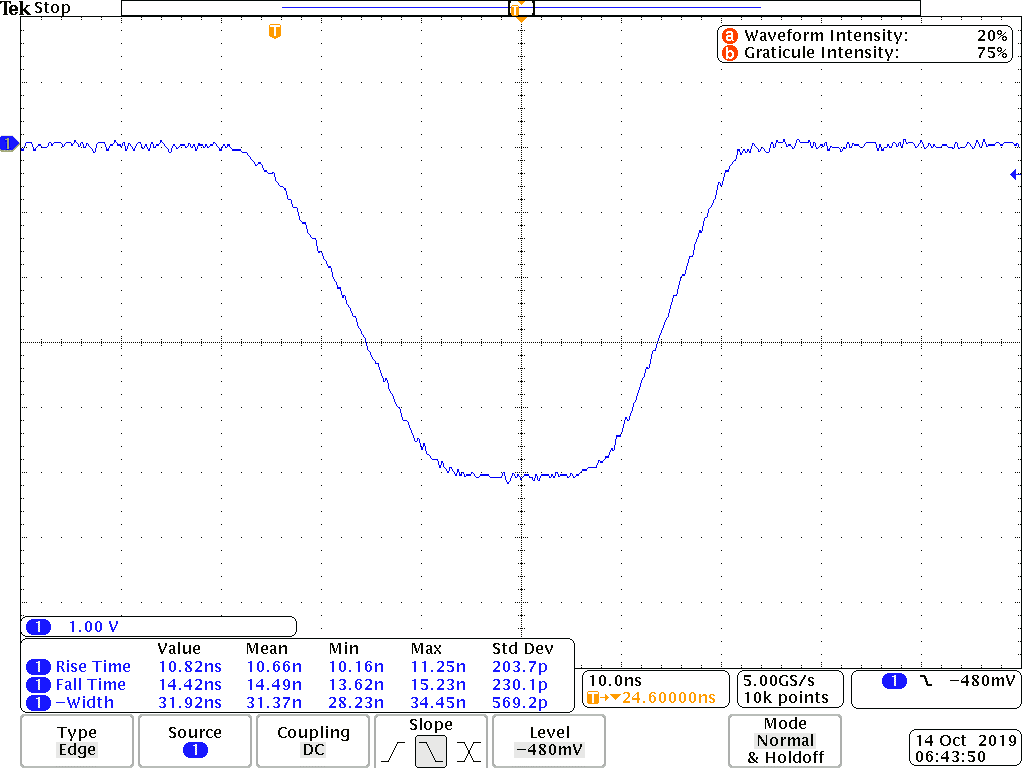

- 17 ns Pulsanstiegs- und Abfallzeit
- 30 ns bis 1000 ns Pulsbreite
- Bis zu 865 kHz Pulswiederholrate
- Externe Pulstriggerung
Produktbeschreibung & Vorteile
Flexible Strompulse im Nanosekundenbereich

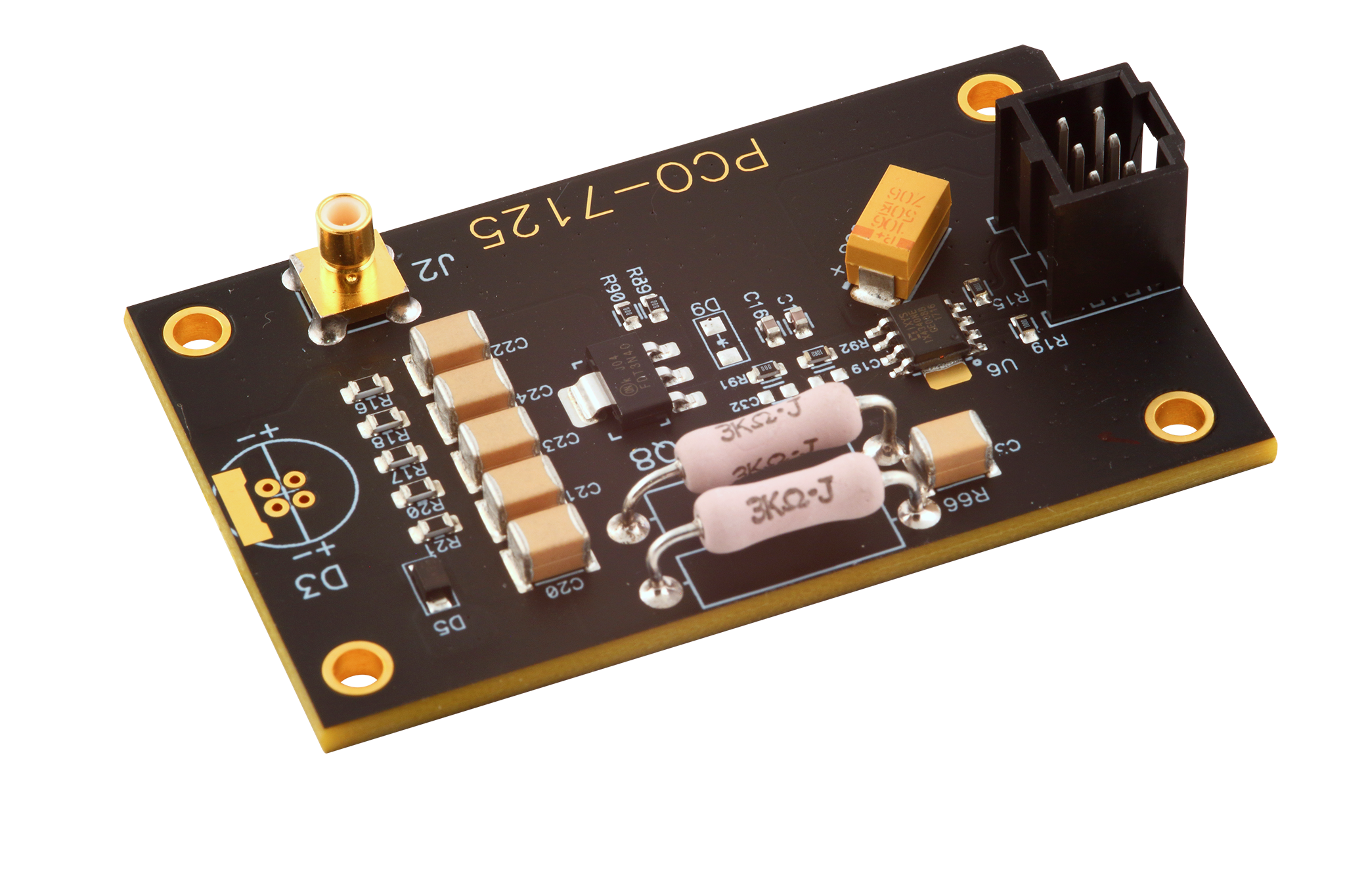

Das PCO-7125 ist ein kompaktes und wirtschaftliches OEM-Laserdioden-Treibermodul mit gepulstem Stromausgang. Es wurde entwickelt, um extrem schnelle Hochstromimpulse zum Ansteuern von Laserdioden in Entfernungsmessern, LIDAR, atmosphärischer Kommunikation sowie anderen Anwendungen bereitzustellen. Dieses Modul bietet einen variablen Ausgangsstrom von 500 mA bis 5000 mA mit Impulsbreiten von 30 ns bis 1 μs bei Frequenzen bis zu 865 kHz.

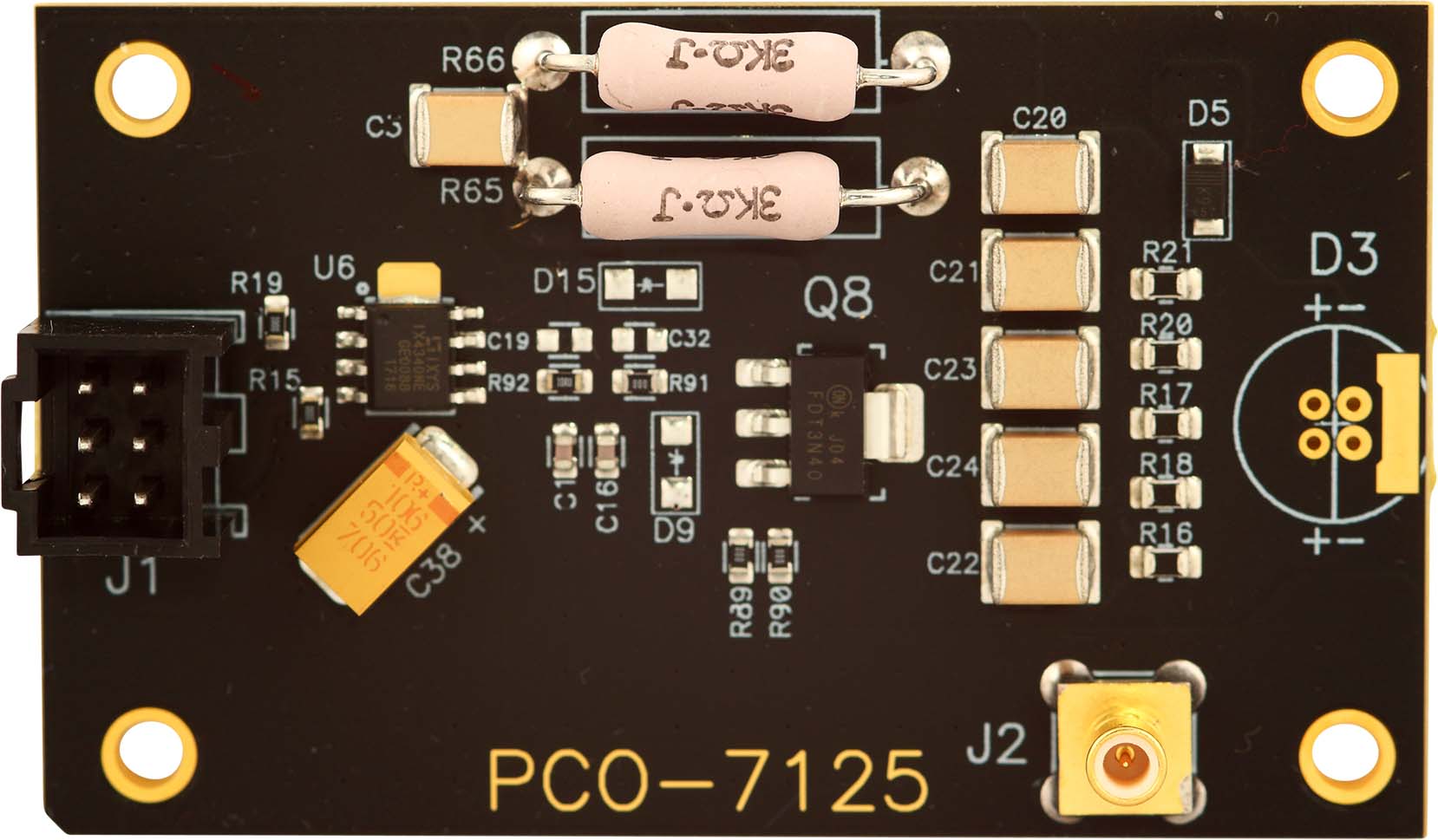

Montagepads sind enthalten, um die Laserdiode direkt am Treiber montieren zu können. Die Montagestelle mit vier Löchern ist für TO-18-, TO-5-, TO-52-, 5,6-mm- und 9-mm-Gehäuse gedacht.

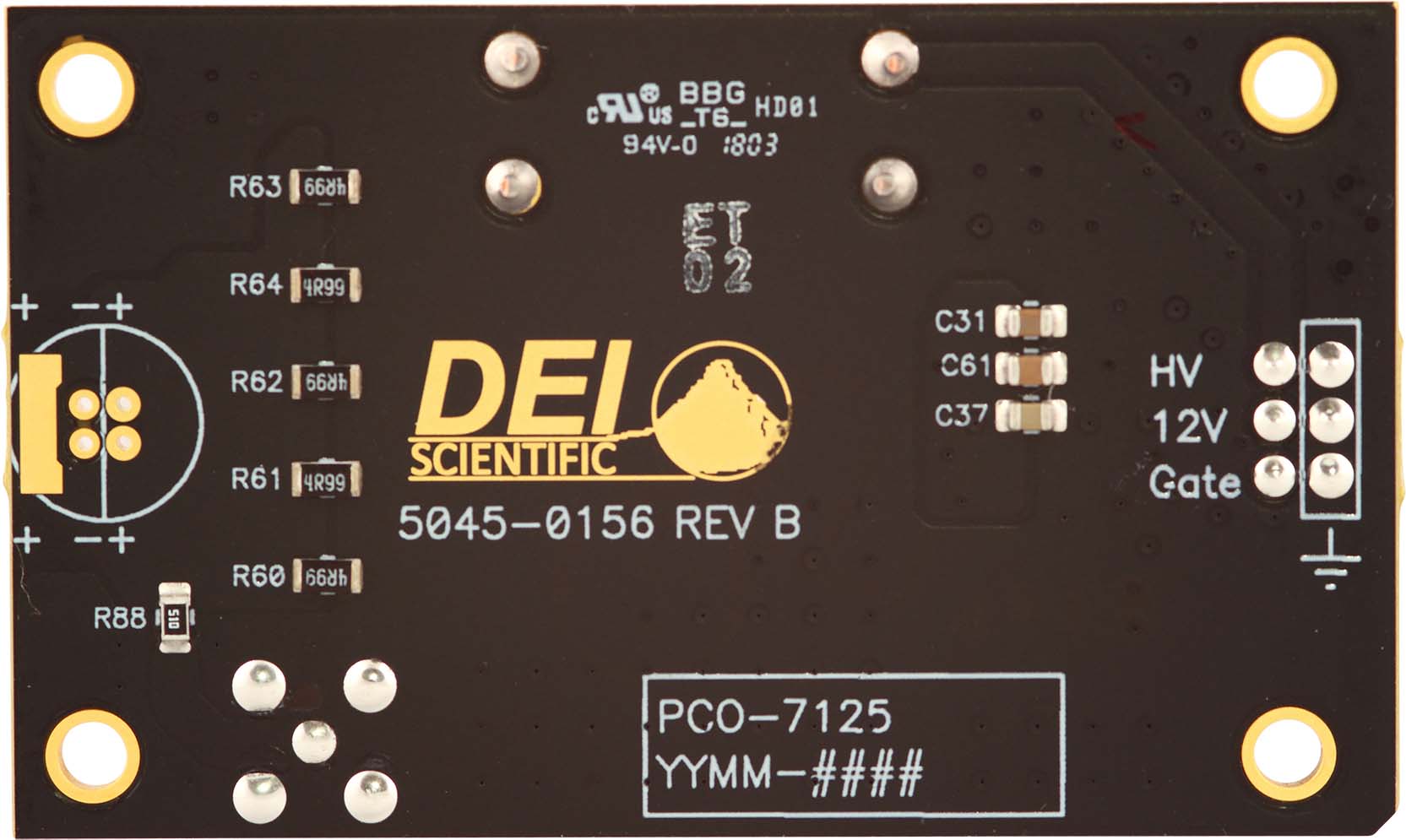

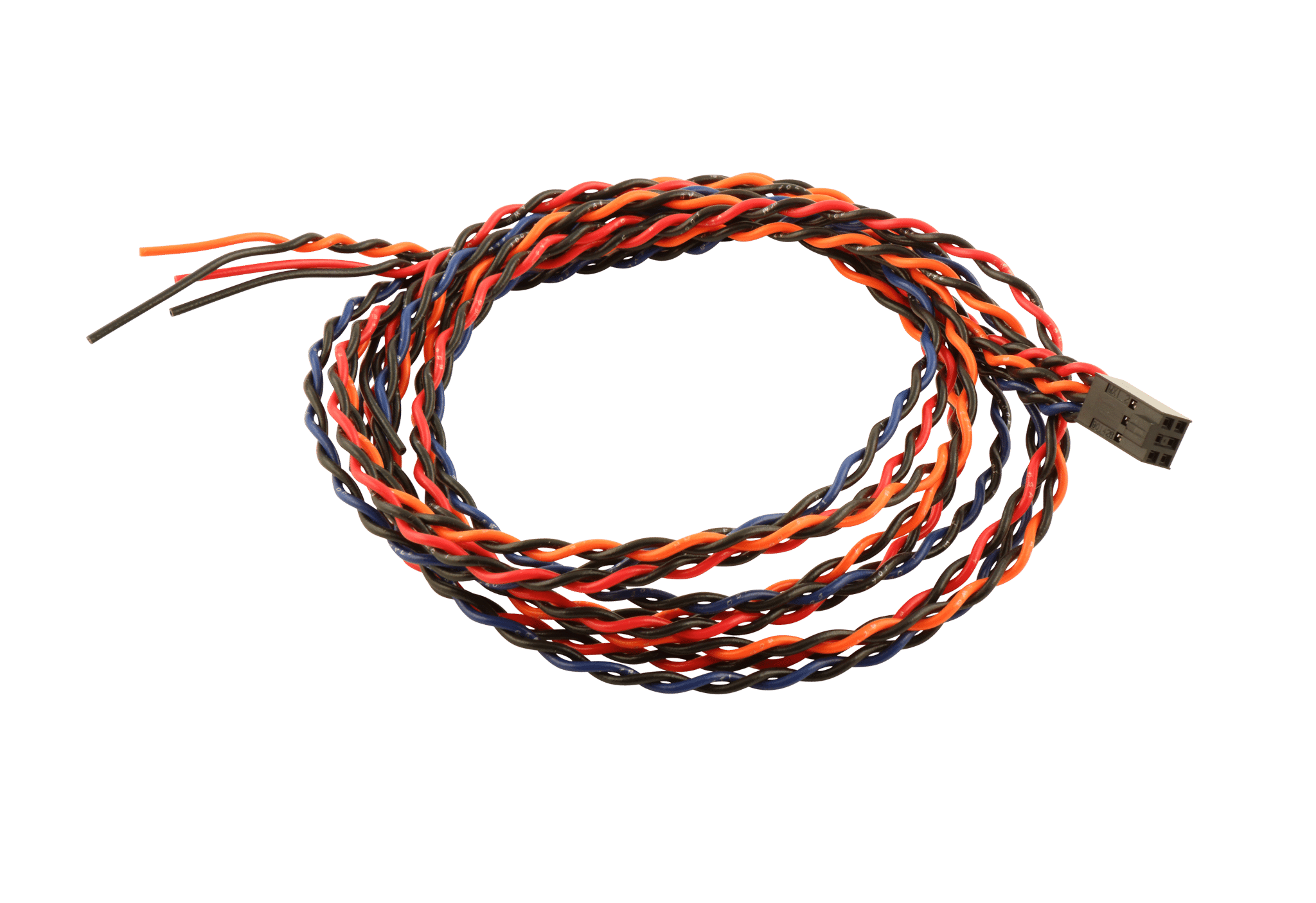

Die DC-Hochspannungs- und +12-VDC-Stromversorgungen werden über J1, einen sechspoligen Stecker, mit Hilfe des mitgelieferten Steuerkabels angeschlossen. Der Impulsstrom wird durch die HV-Versorgungsspannung im Bereich von 0 V bis +200 V (maximal) bestimmt. Über J1 werden dem Gate-Eingang außerdem extern erzeugte Pulse zugeführt. Die Breite und Wiederholungsrate der Gate-Impulse legen direkt das Timing der Ausgangsimpulse fest.
Ein Stromüberwachungsausgang ist vorhanden, um den Diodenstrom in Echtzeit mit einem Oszilloskop zu beobachten. Vier Befestigungsbohrungen sind ebenfalls ausgeführt.
Features

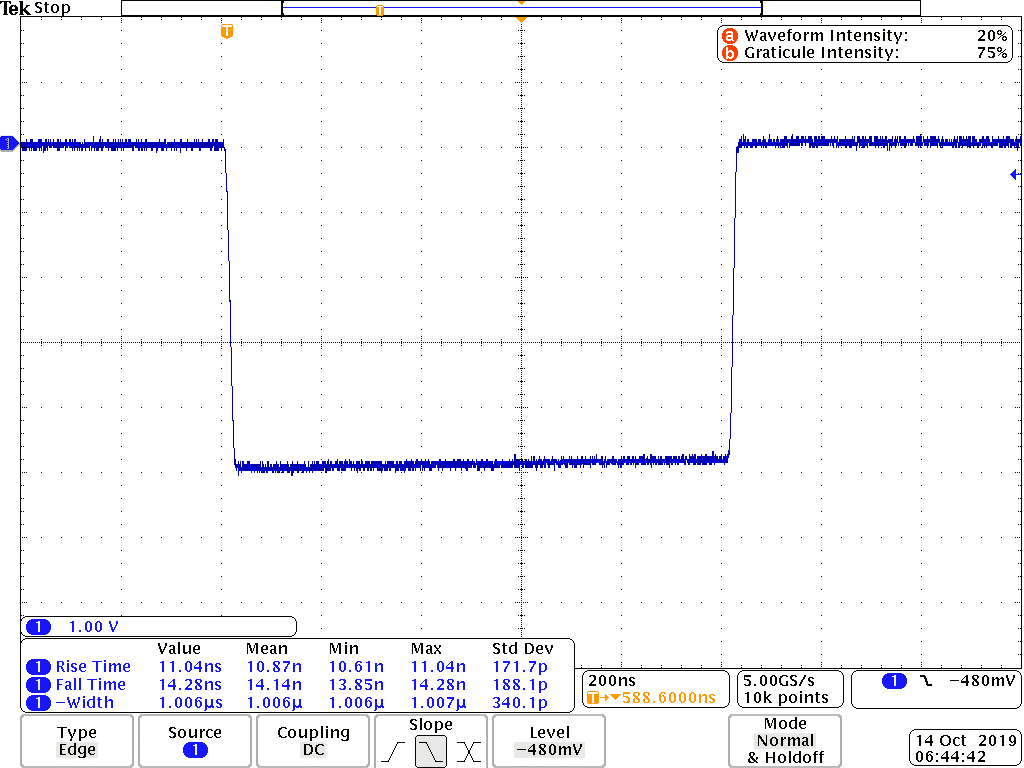

- Stufenlos einstellbare Impulsbreite von 30 ns bis 1 µs

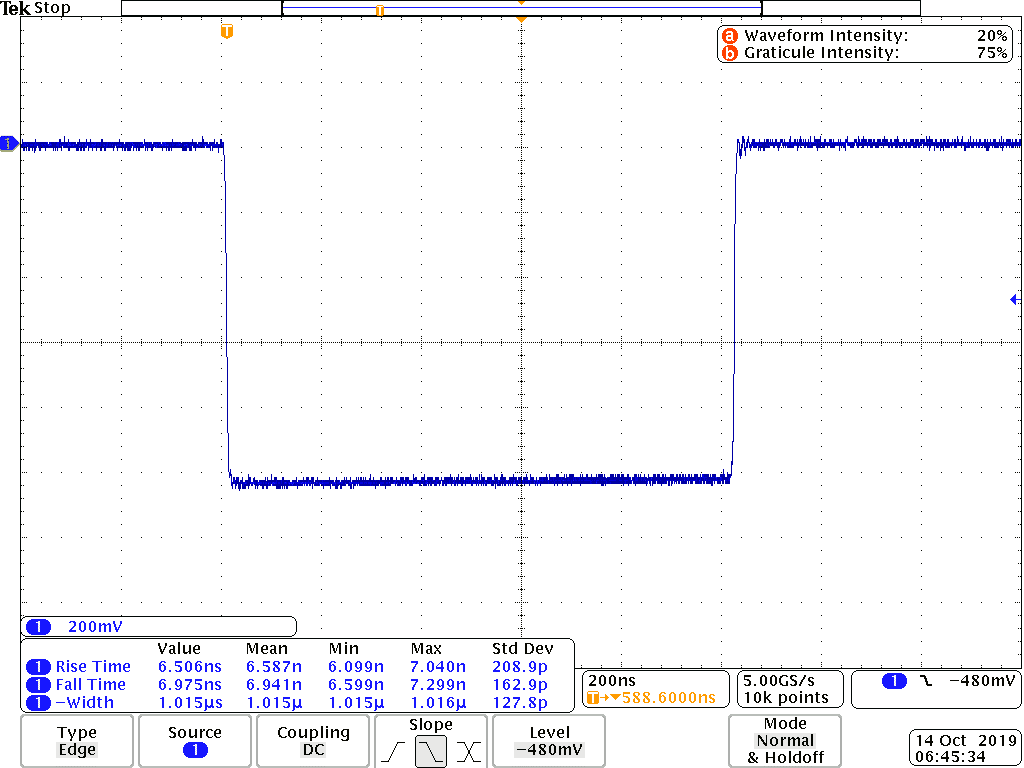

- 500 mA bis 5 A Ausgangstrom
- ≤17 ns Anstiegs- und Abfallzeit
- Pulswiederholfrequenz bis 865 kHz
- Gepulster Strommonitoringausgang
Anwendungen
Der PCO-7125 wurde entwickelt, um extrem schnelle Hochstromimpulse zum Ansteuern von Laserdioden bereitzustellen in:- Entfernungsmessern
- LIDAR (Lichterkennung und Entfernungsmessung)
- ADAS (Fortgeschrittene Fahrerassistenzsysteme)
- Weitere Anwendungen, die Hochstrompulse im Nanosekundenbereich erfordern
Bitte fordern Sie weitere Informationen oder Beratung über das Kontaktformular unten an.
