SR542 – Optischer Präzisionschopper
Stanford Research Systems präsentiert den Nachfolger des verdienten Erfolgsmodells SR540. Der SR542 vereint Präzision und Zuverlässigkeit des Vorgängers mit verbesserter Hardware, erweiterter Flexibilität und einem modernen, vollständig überarbeiteten Interface.
Produkteinführung SR542

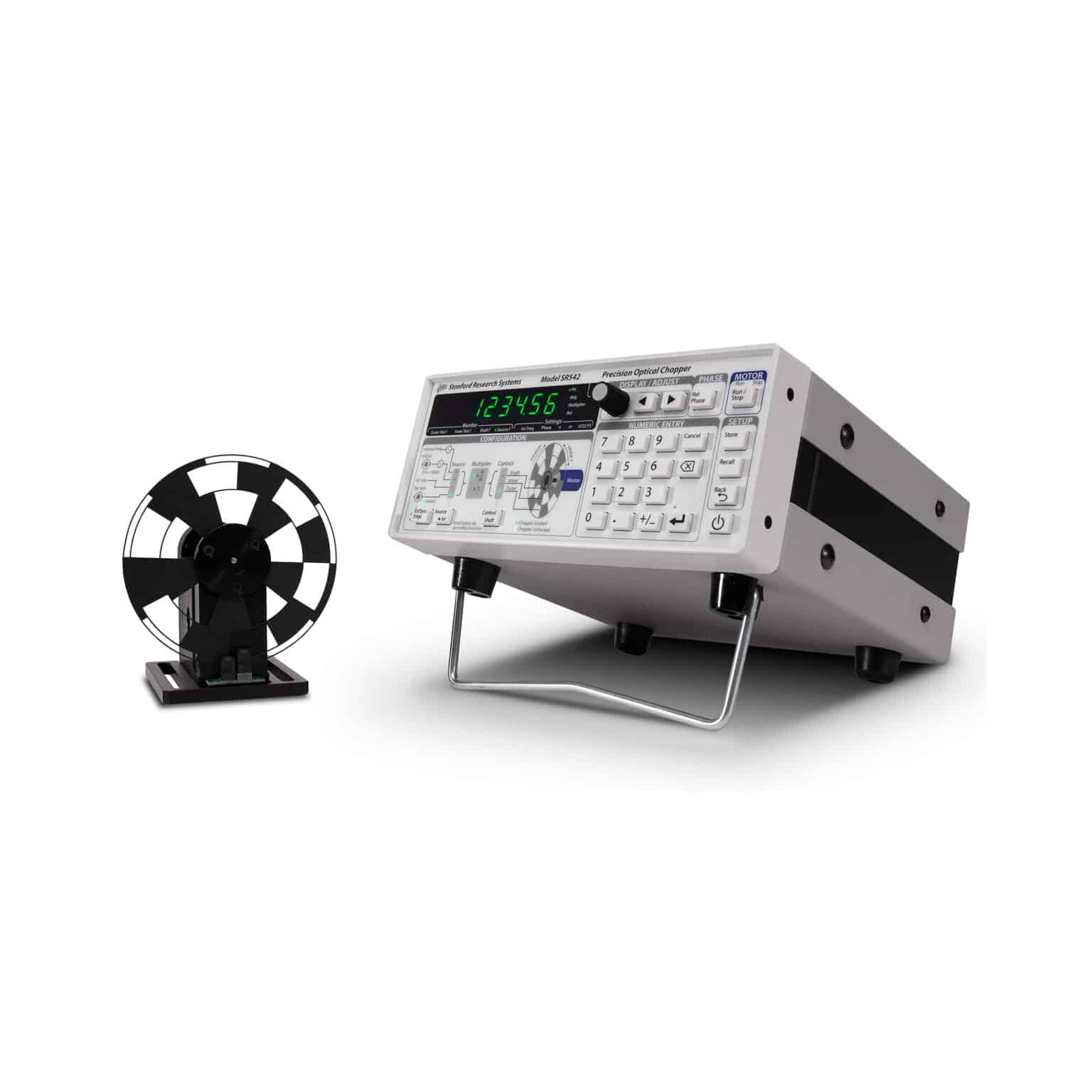

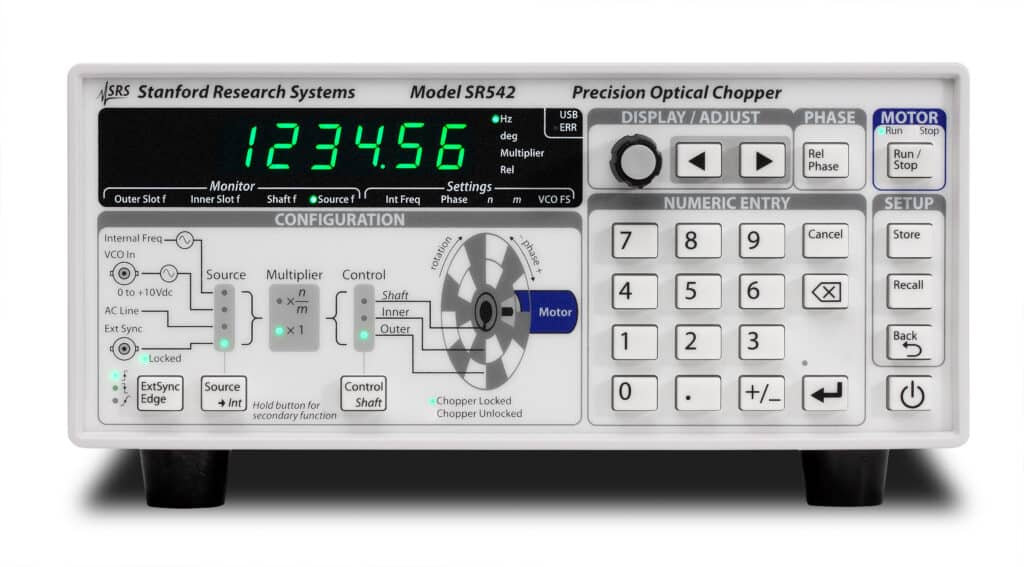

Der SR542 Precision Optical Chopper (optischer Lichtzerhacker) bietet ultrastabiles und flexibles optisches Chopping. Die Chopper-Frequenz ist beim Nachfolger des SR540 über einen weiten Bereich einstellbar und Frequenz sowie Phase können von einer Vielzahl von Eingangsquellen gesteuert werden, einschließlich der Synchronisation mit einer externen Referenz. Das Frontpanel bietet eine intuitive Bedienoberfläche zeigt dem Anwender die gesamte Konfiguration auf einen Blick. Zusätzlich ermöglicht die USB-Schnittstelle die vollständige Steuerung von einem Remote-PC aus.
Flexible Konfiguration
Der Chopper kann mit einer Vielzahl von Eingangsquellen synchronisiert werden, einschließlich einer externen Frequenzreferenz (wahlweise Sinus oder TTL/CMOS), der internen Uhr (Quarzoszillator), dem VCO-Eingang

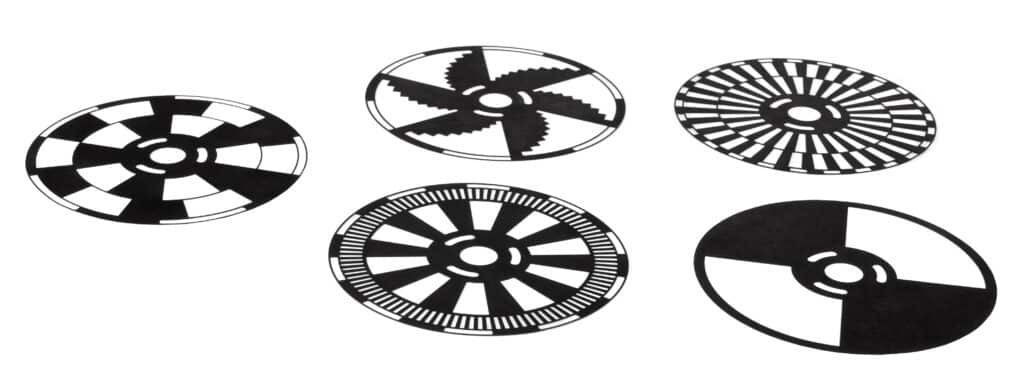

(0 bis +10 VDC) oder der AC-Netzspannungsversorgung (50 bis 60 Hz). Langfristige Frequenzdrift wird praktisch eliminiert. Blattabhängig können Chopper-Raten von 0,4 Hz bis zu 20 kHz erreicht werden .
Vom Benutzer programmierbare Multiplikatoren und Teiler ermöglichen Chopper-Raten bei harmonischen, subharmonischen oder Bruchteilen von Harmonischen der Primärfrequenz.
Zur Phasenkopplung mit der skalierten Primärreferenz kann der Benutzer die inneren, äußeren Schlitze oder die Welle (ein Impuls pro Umdrehung) auswählen. Ein Phasenoffset lässt sich einfach mit einer Auflösung von 0,01° einstellen und zudem kann eine relative Phase als Nullphasenreferenz eingestellt werden.
SR542 Spezifikationen
- 0,4 Hz bis 20 kHz Chopper-Frequenz
- Flexible Synchronisierung
- Extrem geringer Phasen-Jitter
- 0,01° Phasenauflösung
- 20 ppm Frequenzgenauigkeit
- Langlebiger, bürstenloser Motor
- Computerschnittstelle über USB
- Shutter-Modus
